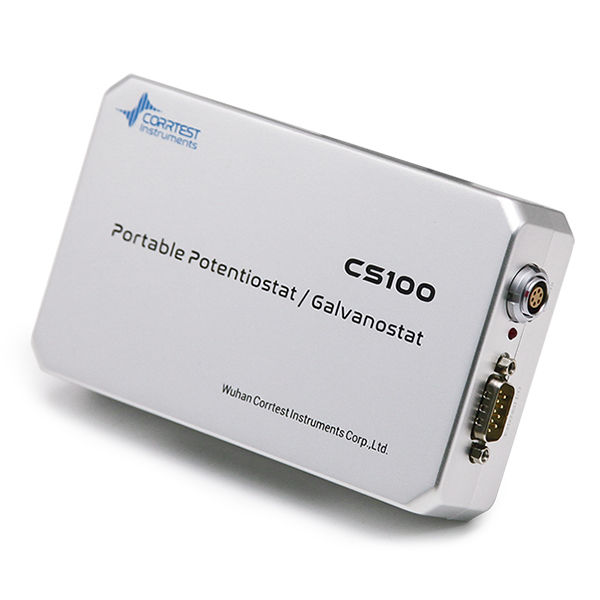

پتانسیوستات گالوانوستات قابل حمل CS100ME با EIS

پتانسیواستات دستی CS100ME از روش‌های کامل الکتروشیمیایی، از جمله منحنی پلاریزاسیون پتانسیواستاتیک/گالوانواستاتیک، تجزیه و تحلیل ولتامتری چرخه‌ای، امپدانس (EIS) و اندازه‌گیری جریان گالوانیکی و غیره پشتیبانی می‌کند. این دستگاه دارای باتری لیتیوم یونی قابل شارژ داخلی و ارتباط بلوتوث است. این دستگاه از نرم‌افزار لپ‌تاپ/کامپیوتر یا برنامه تلفن همراه پشتیبانی می‌کند. می‌توان از آن برای آزمایش‌های الکتروشیمیایی در میدان یا محیط‌های خاص غیر الکتریکی استفاده کرد. CS100ME می‌تواند یک ابزار دستی مناسب برای محققان انرژی و مواد، حفاظت از محیط زیست، حسگرهای زیستی، غذا و داروها، حفاظت از خوردگی و غیره باشد. حداکثر جریان ±100mA است.

محدوده کنترل ولتاژ ±10 ولت، ولتاژ انطباق ±10 ولت، حداکثر خروجی جریان ±100mA و حداقل وضوح جریان می‌تواند به 1pA برسد. محدوده فرکانس EIS 10μHz~1MHz است.

به لطف اندازه کوچک آن با عملکردهای جامع الکتروشیمیایی، معمولاً برای موارد زیر استفاده می‌شود:- تست عملکرد مواد باتری در جعبه دستکش

- حد تشخیص فوق‌العاده پایین یون‌های فلزات سنگین برای آزمایش کیفیت آب در زمینه حفاظت از محیط زیست

- تشخیص جریان کم در حسگرهای زیستی به لطف دقت بالای جریان

- تشخیص مواد موثر در صنایع غذایی و دارویی

- اندازه‌گیری خوردگی پل و خاک در فضای باز

توجه: حداکثر جریان در طول آزمایش از ±45mA تجاوز نمی‌کند، سپس می‌توان از پتانسیواستات دستی استفاده کرد. اگر از ±45mA تجاوز کند، باید یک پتانسیواستات با اندازه معمولی با حداکثر جریان ±2A در نظر گرفته شود.

ویژگی‌ها

- کوچک و سبک، دستی و راحت

- آسان برای نصب و استفاده

- دقت بالا، وضوح جریان می‌تواند به 1pA برسد و دقت اندازه‌گیری 0.1٪ از محدوده است.

- در طول آزمایش در فضای باز، می‌توان از پورت USB لپ‌تاپ برای شارژ و برقراری ارتباط استفاده کرد

- مدار طراحی شناور را اتخاذ می‌کند. پارامترهای الکتروشیمیایی سیستم زمین‌دار را می‌توان بدون ترانسفورماتور ایزولاسیون اندازه‌گیری کرد.

مشخصات پتانسیواستات قابل حمل

اندازه / وزن: 15 x 9 x 3 (سانتی‌متر)، 500 گرم

ارتباطات: USB / بلوتوث

منبع تغذیه: USB / باتری لیتیوم یونی داخلی 10AH@3.7V

پشتیبانی از سیستم 2، 3 یا 4 الکترودی

حداکثر جریان: ±

100mAمحدوده کنترل پتانسیل: ±10V

محدوده فرکانس EIS:

10μHz ~ 1MHzولتاژ انطباق: ±10V

محدوده جریان: 200pA~200mA، 10 محدوده

محدوده پتانسیل: ±200mV ±2V، ±5V، ±10V

دقت پتانسیل: 0.1٪× محدوده کامل

حداقل وضوح پتانسیل: 1mV

دقت جریان: 0.1٪× محدوده کامل

حداقل وضوح جریان: 1pA

امپدانس ورودی الکترود مرجع: 10

13^Ω||8pFدامنه AC: 0~±2.5V

پهنای باند پاسخ سیگنال: 1MHz

حداکثر نرخ اکتساب: 150000 نقطه داده در ثانیه

نرخ اسکن CV و LSV: 0.001mV~ 10V/s

تکنیک‌های الکتروشیمیایی - پتانسیواستات دستی CS100ME

پلاریزاسیون پایدار

پتانسیل مدار باز (OCP)

• پتانسیواستاتیک (منحنی I-T)
• گالوانواستاتیک
• پتانسیودینامیک (نمودار تافل)
• نویز الکتروشیمیایی (EN)
• پلاریزاسیون گذرا

مراحل چند پتانسیلی

• مراحل چند جریانی
• پله پتانسیل (VSTEP)
• پله گالوانیکی (ISTEP)
• روش کرونو

کرونوپتانسیومتری (CP)

• کرونوامپرمتری (CA)
• کرونوکالومتری (CC)
• ولتامتری

ولتامتری جارویی خطی (LSV)

• ولتامتری چرخه‌ای (CV)
• ولتامتری پله‌ای (SCV) #
• ولتامتری موج مربعی (SWV) #
• ولتامتری پالس تفاضلی (DPV) #
• ولتامتری پالس نرمال (NPV)#
• ولتامتری پالس نرمال تفاضلی (DNPV) #
• ولتامتری AC (ACV)
• 2
• nd ^{ولتامتری AC هارمونیک (SHACV)}تبدیل فوریه ولتامتری AC (FTACV)
• # ولتامتری نواری مربوطه وجود دارد

طیف‌سنجی امپدانس الکتروشیمیایی (EIS)

پتانسیواستاتیک EIS (Nyquist, Bode)گالوانواستاتیک EISپتانسیواستاتیک EIS (فرکانس اختیاری)گالوانواستاتیک EIS (فرکانس اختیاری)

• Mott-Schottky
• پتانسیواستاتیک EIS در مقابل زمان (فرکانس واحد)
• گالوانواستاتیک EIS در مقابل زمان (فرکانس واحد)
• اندازه‌گیری‌های خوردگی
• پتانسیودینامیک (نمودار تافل)
• منحنی پلاریزاسیون چرخه‌ای (CPP)
• منحنی پلاریزاسیون خطی (LPR)

فعال‌سازی مجدد الکتروشیمیایی پتانسیوکینتیک (EPR)

• نویز الکتروشیمیایی (EN)
• آمپرمتر مقاومت صفر (ZRA)
• تست باتری
• شارژ و دشارژ باتری
• شارژ و دشارژ گالوانواستاتیک (GCD)
• شارژ و دشارژ پتانسیواستاتیک (PCD)

تکنیک تیتراسیون متناوب پتانسیواستاتیک (PITT)

• تکنیک تیتراسیون متناوب گالوانواستاتیک (GITT)
