CS2020B 20A تقویت کننده جریان جریان بالا پتانسیوستات قدرت بالا

20A تقویت کننده جریان جریان بالا پتانسیوستات قدرت بالا

CS2020B تقویت کننده جریان

پتانسیوستات تک کانال (CS350M / CS310M / CS300M و غیره) می تواند حداکثر ± 2A / 10V را در هنگام استفاده از آن به تنهایی به دست آورد.این مقدار ±1A/10V برای هر کانال از bipotentiostat (CS2350M/CS2150M) و چند کانال potentiostat (CS310X) است..

یک تقویت کننده جریان CS2020B می تواند به پتانسیوستات تک، دو یا چند کانال متصل شود تا جریان (تا 20A) را افزایش دهد.لطفا توجه داشته باشید که یک مجموعه CS2020B می تواند فقط یک کانال از دو / چند کانال potentiostat تقویت.

هنگامی که تقویت کننده متصل نشده است، پتانسیوستات نیز می تواند به تنهایی استفاده شود.

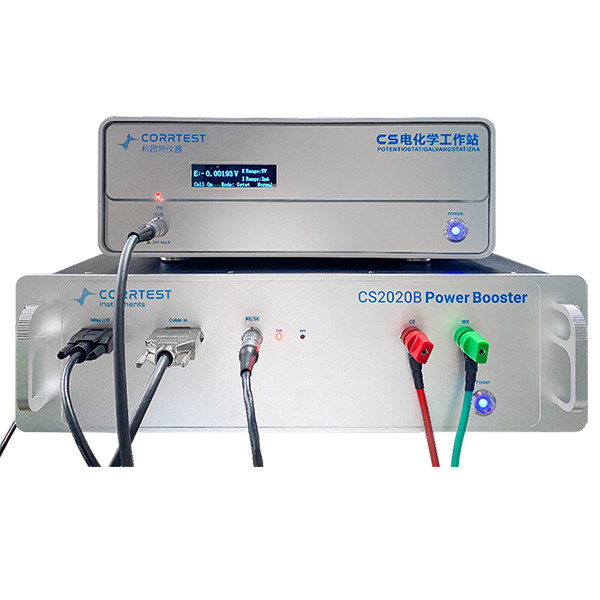

CS2020B تقویت کننده جریان + پتانسیوستات یک کانال (مانند CS350M)

CS2020B تقویت کننده جریان +پوتانسیوستات چند کانال ((در قالب قرمز)

شکل ۱: منحنی برای آزمایش گالوانوستاتیک- جریان ثابت خروجی تا 20A

شکل ۲: اتصال CS2020B به آنود و کاتود هسته باتری

شکل 3: نتایج EIS از هسته باتری CATL-LAE895

مشخصات کلیدی (در صورت ترکیب CS2020B+پوتانسیوستات)

محدوده پتانسیل: ±10V

محدوده جریان: ±20A

محدوده جریان: 20 محدوده ثابت

ولتاژ تطابق: ±13V (وقتی خروجی ±20حد جریان، حداکثر خروجی ±10V@20A)

محدوده فرکانس EIS: =50KHz

ارتباطات: RS485

تکنیک ها (در صورت ترکیب CS2020B + پتانسیوستات)

قطبی شدن پایدار

• ظرفیت مدار باز (OCP)

• پتانسیوستاتیک (کرب I-T)

• گالوانوستاتیک

• پتانسی دینامیک (گراف تابل)

• گالوان دینامیک (DGP)

قطب بندی گذرا

• گام های متعدد

• گام های چند جریان

• مرحله ای از پله های بالقوه (VSTEP)

• پله گالوانیک (ISTEP)

روش کرونو

• کرونوپوتسیومتری (CP)

• Chronoamperametry (CA)

• کرونوکالومتری (CC)

ولتا متری

• ولتاژ سنجی خطی (LSV)

• ولتاژ سنجی چرخه ای (CV)

طیف سنجی مقاومت الکتروشیمیایی (EIS)

• EIS در مقابل فرکانس (IMP)

• EIS در مقابل زمان (IMPT)

• EIS در مقابل پتانسیل (IMPE) ((Mott-Schottky)

تست باتری

• شارژ و تخلیه باتری

• شارژ و تخلیه گالوانوستاتیک (GCD)

• شارژ و تخلیه پتانسیوستاتیک (PCD)

• تکنیک تیتراسیون متناوب پتانسیوستاتیک (PITT)

• تکنیک تیتراژ متناوب گالوانوستاتیک (GITT)

اندازه گیری خوردگی

• منحنی قطبی شدن چرخه ای (CPP)

• منحنی قطبی خطی (LPR)

• فعال سازی الکتروشیمی Potentiokinetic (EPR)

• نویز الکتروشیمیایی (EN)

• آمپر متر مقاومت صفر (ZRA)

منبع استاندارد برای تقویت کننده CS2020B:

-CS2020B ابزار تقویت جریان*1 مجموعه

- کابل برق * 1 عدد

- کابل اتصال پورت سریال DB9 * 2 عدد (1 تا برای تعویض در آینده در صورت شکستن)

- کابل اتصال DB15*2 عدد (1 تا جایگزین)

- کابل نمونه گیری بالقوه* 2 عدد (یک قطعه برای جایگزینی)

- CS2020B کابل الکترود تخصصی (کابل الکترود تمساح*2 و کابل الکترود ترمینال مس*2، هرکدام 1 عدد برای تعویض)

- سلول ساختگی با قدرت بالا *1
