RRDE 2 کانال پتانسیوستات CS2350M Bipotentiostat با EIS در هر دو کانال

پتانسیوستات 2 کانال RRDE CS2350Mبیپوتیستاتبا EIS در هر دو کانالدو مجموعه پتانسیوستات مستقل در یک ابزار وجود دارد.ماژول شناور کامل و طراحی عایق برق تضمین می کند که هر کانال کاملا مستقل است، که داده های دقیق را تضمین می کند.CS2350Mبیپوتیستاتهر کانال تکنیک های الکتروشیمیایی کامل از جمله EIS را فراهم می کند. دو کانال می توانند به طور مشترک آزمایش سیستم الکترود دو کار مانند RRDE و آزمایش پخش هیدروژن را تکمیل کنند.بهتر از بسیاری از دوپاتنیستات های دیگر در بازار، آزمایش می تواند همزمان در هر کانال انجام شود.پتانسیوستات 2 کانال RRDE CS2350Mبیپوتیستاتبا EIS در هر دو کانالاین پتانسیوستات دو کانال واقعی است. از اتصال اترنت استفاده می کند. ماژول EIS در هر دو کانال وجود دارد.

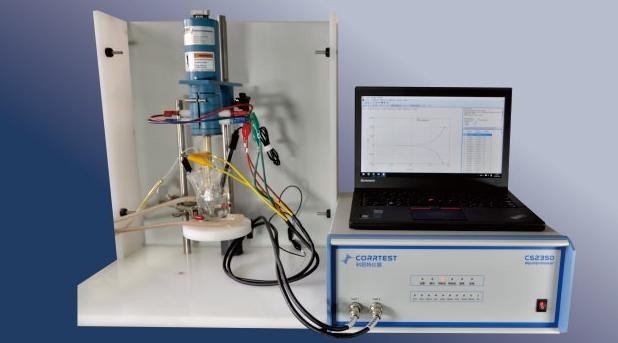

عکس RRDE 2-کانال پتانسیوستات CS2350M bipotentiostat با EIS در هر دو کانال

پتانسیوستات 2 کانال CS2350Mbipotentiostat دو مجموعه از پتانسیوستات تک کانال در ابزار دارد. می تواند هر کاری که پتانسیوستات تک کانال می تواند انجام دهد را انجام دهد.

(1) الکتروسیتز، الکترودپسیسیون (الکتروپلاستی) ، اکسیداسیون آنودیک، الکترولیز

(2) الکتروکاتالیز مانند واکنش کاهش اکسیژن (ORR) ، OER، HER، کاهش CO2.
(3) باتری لیتیوم یون، سلول خورشیدی، سلول سوختی، سوپرکانسیتور، مواد کاربردی پیشرفته، سنسور، و غیره
(4) رفتار خوردگی فلزات و ارزیابی ضد خوردگی

(5) ارزیابی سریع مهار کننده، ثبات دهنده کیفیت آب، پوشش و کارایی حفاظت کاتودیک.

کاربردهای معمولپتانسیوستات 2 کانال CS2350Mبیپوتیستات:

الکترود حلقه ای چرخان (RRDE)

مطالعه واکنش اکسیداسیون/کمی (ORR): در حالی که منحنی قطبی شدن الکترود دیسک در کانال اصلی اندازه گیری می شود، پتانسیل قطبی سازی ثابت بر روی الکترود حلقه اعمال می شود.و در نتیجه محصولات متوسط را بر روی الکترود دیسک تشخیص می دهدآزمایش RRDE تبدیل به روش معمول برای مطالعه ORR می شود.پتانسیوستات 2 کانال CS2350Mبیپوتیستاتبا EIS در هر دو کانالمی تواند به هر دستگاه RRDE متصل شود.

هنگامی که آزمایش RRDE انجام می شود، اگر از یک bipotentiostat استفاده شود، آزمایش می تواند به طور مستقیم توسط تکنیک RRDE انجام شود.به جای یک پتانسیوستات دو کانال CS2350M bipotentiostat، شما باید برای هر دو مجموعه پتانسیوستات یک کانال، حالت شناور را انتخاب کنید تا از تداخل بین پتانسیوستات ها جلوگیری شود.

فاآزمایش کارایی رادیک

در الکتروکاتالیز، کارایی فارادایی برای ارزیابی عملکرد کاتالیزور اندازه گیری می شود. اتصال کابل در تصویر زیر نشان داده شده است.یک جریان ثابت روی دیسک اعمال می شود و OER رخ می دهد و اکسیژن تولید می کندولتاژ ثابت روی حلقه اعمال می شود و ORR رخ می دهد و اکسیژن مصرف می کند. کارایی فاراداییک را می توان بر اساس جریان دیسک و جریان حلقه محاسبه کرد.

مشخصاتازپتانسیوستات دو کانال RRDE CS2350M با EIS در هر دو کانال

تکنیک هاازپتانسیوستات دو کانال RRDE CS2350M با EIS در هر دو کانال

بهیپوتنیوستات

• آزمایش پخش هیدروژن (HDT)
• الکترود دسک حلقه ای چرخان ((RRDE))
• آزمون کارایی فارادایی (Faradaic efficiencyTest)

قطبی شدن پایدار

• پتانسیل مدار باز (OCP)
• پتانسیوستاتیک (کرب I-T)
• گالوانوستاتیک
• پتانسی دینامیک (گراف جدول)
• گالوان دینامیک (DGP)

قطب بندی گذرا

• گام های چندگانه
• گام های چند جریان
• مرحله ی پله ی بالقوه (VSTEP)
• پله گالوانیک (ISTEP)

روش کرونو

• کرونوپوتسیومتری (CP)
• کرونوآمپرامتری (CA)
• کرونوکولومتری (CC)

ولتا متری

• ولتاژ سنجی خطی (LSV)
• ولتاژ سنجی چرخه (CV)
• ولتاژ سنجی پله (SCV)
• ولتامتری امواج مربع (SWV)
• ولتاژ سنجی پالس دیفرانسیل (DPV)
• ولتاژ سنجی پالس طبیعی (NPV) #
• ولتاژ سنجی پالس نرمال دیفرانسیل (DNPV)
• ولتاژ سنجی (ACV)
• ولتاژ سنجی AC هارمونیک دوم (SHACV)
• فوریه ترانسفورم AC ولتامتری (FTACV)

طیف سنجی مقاومت الکتروشیمیایی (EIS)

• EIS در مقابل فرکانس (Nyquist، Bode)
• EIS گالوانوستاتیک
• EIS در مقابل پتانسیل (IMPE) ((Mott-Schottky)
• EIS در مقابل زمان (IMPT)
• EIS گالوانوستاتیک در مقابل زمان

اندازه گیری خوردگی

• منحنی قطب بندی چرخه ای (CPP)
• منحنی قطبی خطی (LPR)
• فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR)
• صداهای الکتروشیمیایی (EN)
• آمتر مقاومت صفر (ZRA)

تست باتری

• شارژ و تخلیه باتری
• بارگذاری و تخلیه گالوانوستاتیک (GCD)
• شارژ و تخلیه پتانسیوستاتیک (PCD)
• تکنیک تیتراسیون متناوب پتانسیوستاتیک (PITT)
• تکنیک تیتراسیون متناوب گالوانوستاتیک (GITT)

آمپرومتریک

• آمپرومتری پالس دیفرانسیل (DPA)
• آمپرومتری دو بار فرق پالس (DDPA)
• آمپرومتری پالس سه گانه (TPA)
• تشخیص آمپرومتریک پالس یکپارچه (IPAD)

ولتامتری استریپینگ

• جدا کردن پتانسیوستاتیک
• جدا کردن خطی
• جدا کردن پله ها
• جدا کردن امواج مربع
• جدا کننده ولتاژ پالس
• جدا کردن ولتاژ نبض طبیعی
• جداسازی ولتاژ پالس نرمال

مزایایی که پتانسیوستات دو کانال CS2350M با پتانسیوستات دارد:

کاملا شناور

تمام پتانسیوستات های Corrtest / گالوانوستات ها از جمله CS2350M Biptentiostat به طور کامل شناور طراحی شده اند و می توانند برای مطالعه الکتروشیمیک الکترود کار متصل به زمین استفاده شوند.مثل اتوکلاو، قسمت فلزی در پل، بتن

ذخیره سازی داده در زمان واقعی

داده های آزمایش را می توان در زمان واقعی ذخیره کرد. حتی اگر آزمایش به دلیل قطع برق قطع شود، داده ها به طور خودکار ذخیره می شوند.و مي تونه مستقيم باز بشه.

EIS

● Corrtest potentiostat incl. CS2350M Biptentiostat از الگوریتم یکپارچه همبستگی و تکنیک بیش از حد نمونه گیری دو کانال استفاده می کند و توانایی قوی ضد تداخل دارد.مقاومت داخلی ابزار تا 10 است¹³Ω. برای اندازه گیری EIS از سیستم مقاومت بالا (مانند پوشش، بتن و غیره) مناسب است

● با حامل جریان ثابت و تکنولوژی تعصب DC، Corrtest potentiostat می تواند برای اندازه گیری مقاومت باتری در حالت شارژ و تخلیه استفاده شود،مناسب برای سیستم مقاومت بسیار کم (مانند باتری 18650)، باتری نرم بسته، هسته باتری...)

سیستم چند الکترود

● پشتیبانی 2-، 3-، سیستم الکترودی 4-، می تواند برای آزمایش مقاومت داخلی باتری یا 4-الکترودی اندازه گیری مقاومت فیلم نازک استفاده شود

● با آمپتر مقاومت صفر برای اندازه گیری جریان گالوانک

کیت توسعه نرم افزار (SDK)

ما می توانیم رابط های توسعه ثانویه، رابط های عمومی API و نمونه های توسعه را ارائه دهیم و می توانیم تماس داده ها را برای Labview، C، C++, C#، VC و برنامه های دیگر،که برای توسعه ثانویه و سفارشی سازی روش های آزمایش مناسب است.

گزینه جریان بالا

●با تقویت کننده CS2020B / CS2040B ، جریان را می توان به 20A / 40A افزایش داد ، که نیاز به سلول سوخت ، باتری قدرت ، الکتروپلاستی و غیره را برآورده می کند

تجزیه و تحلیل داده های متنوع

CS Studio نرم افزار برای Corrtest potentiostat incl. CS2350M Biptentiostat با EIS در هر دو کانال برای کنترل آزمایش و تجزیه و تحلیل داده است.مشتق، یکپارچه سازی و تجزیه و تحلیل ارتفاع اوج منحنی ولتامتریک، سفارشی سازی مدار معادل EIS و نصب طیف مقاومت، و غیره.

● منحنی قطبی شدن چند پارامتر

● نصب EIS

● تجزیه و تحلیل نویز الکتروشیمیایی

● محاسبات ظرفیت کاذب

● ظرفیت خاص GCD، بهره وری

● تجزیه و تحلیل نمودار مت-شوتکی

● تجزیه و تحلیل CV

آزمایش ترکیبی

نرم افزار استودیوی CS از آزمایش ترکیبی برای آزمایش های مختلف برای دستیابی به انعطاف پذیری و

آزمایش بدون نظارت. شما می توانید پارامترهای هر آزمایش را از قبل تنظیم کنید و فواصل، زمان انتظار و غیره را بین هر آزمایش تنظیم کنید.

آزمایش ترکیبی: آزمایش خوردگی

آزمایش ترکیبی: آزمایش های خازن کاذب

ویژگی های نرم افزار

ولتامتری چرخه ای:نرم افزار استودیوی CS به کاربران یک نرم افزار انعطاف پذیر را ارائه می دهد.تفاوت/ادغامدر تکنیک CV، در طول تجزیه و تحلیل داده ها، عملکرد انتخاب چرخه های دقیق وجود دارد.

نمودار تابلو و میزان خوردگی:استودیوی CS همچنین مجهز غیر خطی قدرتمند در معادله باتلر-ولمر از منحنی قطبی را فراهم می کند. می تواند شیب Tafel، تراکم جریان خوردگی، جریان محدودیت،مقاومت قطبیهمچنین می تواند تراکم طیف قدرت، مقاومت سر و مقاومت طیف سر و صدا را بر اساس اندازه گیری های EN محاسبه کند.

آزمایش و تحلیل باتری:

کارایی شارژ و تخلیه، ظرفیت، ظرفیت خاص، انرژی شارژ و تخلیه.

تحلیل EIS:نقشه بود، نیکیست، مت-شوتکی

در طول تجزیه و تحلیل داده های EIS، یک عملکرد مناسب برای طراحی مدار معادل سفارشی وجود دارد.

سوال: آزمون شماپتانسیوستات 2 کانال CS2350Mبیپوتیستات با سایر روترهای RRDE سازگار است؟

پاسخ: بله. بیپوتانسیوستات ما با هر روتور RRDE قابل تطابق است، زیرا همه چیز در مورد اتصال الکترود های RRDE با کابل های الکترود است.

سوال: آیا می توانم بدون اتصال نرم افزار را نصب و مشاهده کنم؟پتانسیوستات 2 کانال CS2350Mبیپوتیستاتقبل از خرید؟

پاسخ: در طول ارتباطات قبل از فروش، ما مشتریانی داریم که می خواهند نرم افزار استودیوی CS ما را قبل از تصمیم گیری برای خرید ببینند. ما می توانیم بسته نرم افزار را برای نصب شما ارسال کنیم،و سپس لطفا مراحل را برای استفاده از بسته بدون اتصال به Corrtest potentiostat.

سوال: چگونه می توان بررسی و قضاوت کرد که آیاپتانسیوستات 2 کانال CS2350Mبیپوتیستاتبا EIS در هر دو کانالبه طور نرمال کار ميکنه؟

A: شما می توانید از سلول ساختگی ((ما آن را همراه با CS2350M Bipotentiostat فراهم می کند) برای قضاوت اینکه آیا پتانسیوستات به طور طبیعی کار می کند استفاده کنید. سلول ساختگی یک سلول استاندارد شبیه سازی است.ميتوني پتانسيوستاتيك رو انجام بدي، آزمایش گالاوانوستاتیک و بررسی ارزش پتانسیل و جریان آنها باید از قانون اوم اطاعت کنند.

سوال:تفاوت بین RDE و RRDE چیست؟ کاربرد هر کدام چیست؟

A: RDE و RRDE هر دو الکترودهای کارگردانی هستند که برای مطالعات حرکتی مانند ORR یا HOR ضروری هستند. آنها برای آزمایشات دیگر مانند HER یا OER ضروری نیستند، اما اگر در دسترس باشند بهتر است.

سوال:در طول آزمایش RRDE برای ORR، hولتاژ حلقه در هنگام آزمایش تعداد انتقال الکترون و بازده پراکسید هیدروژن چگونه تعیین می شود؟

A: هر مقدار بین 1.2-1.5 V RHE مناسب است، مانند 1.3 V RHE، بر اساس اکسیداسیون میانگین های هیدروژن پروکسید بدون تولید واکنش های جانبی دیگر.
