CE پتانسیوستات تک کانال / ابزار ولتاژ سنجی چرخه ای CS300M

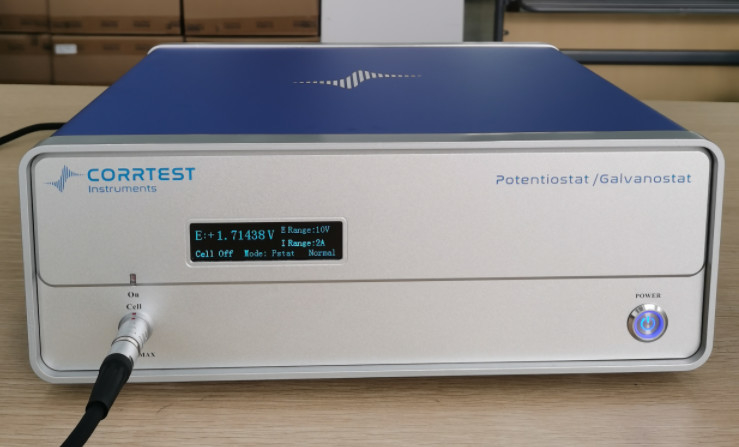

ابزار ولتامتری چرخه ای CS300Mمدل ورودی در میان پتانسیوستات/گالوانوستات تک کانال Corrtest است. شامل تمام تکنیک ها به جز EIS است. ابزار ولتامتری چرخه ای CS300M شامل یک ژنراتور عملکرد دیجیتال سریع است.مدارهای دریافت داده با سرعت بالابا عملکرد بالا در ثبات و دقت با سخت افزار پیشرفته و نرم افزار خوب کاراین یک پتانسیوستات/گالوانوستات مقرون به صرفه و اساسی است که در آن EIS مورد نیاز نیست.. با تکنیک هایی مانند پتانسیوستاتیک (I-T) ، ولتامتری چرخه ای (CV) ، LSV، پتانسیودینامیک (گرافیک Tafel) ، بار و تخلیه گالوانوستائیک ((GCD)) و غیره،ابزار ولتامتری چرخه ای CS300M برای کاربردهای مختلف مانند اندازه گیری خوردگی مناسب است، کاهش دی اکسید کربن، الکترو کاتالیز، آزمایش باتری و غیره. ابزار ولتامتری چرخه ای CS300M شامل EIS نیست. ولتامتری چرخه ای اساسی ترین اما کلیدی ترین تکنیک است.تمام Corrtest potentiostat/galvanostat ما این عملکرد را دارد.

ولتامتری چرخه ای چیست؟

تکنیک ولتامتری چرخه ای (CV) عمدتاً برای مطالعه نظری الکتروشیمی مانند فرآیند الکترود، پدیده جذب الکترود و غیره استفاده می شود.منحنی ولتامتری چرخه ای (CV) شامل دو بخش است، منطقه کاهش/ کاتود که شکل موج کاهش از فرآیند کاهش مواد الکترو فعال تولید می شود،و منطقه اکسیداسیون/آنود که شکل موج اکسیداسیون از فرآیند اکسیداسیون محصولات کاهش تولید می شودتکنیک ولتمتری چرخه ای (CV) می تواند به طور مستقیم نسبت جریان اوج آنودیک / جریان اوج کاتودیک و تفاوت بین پتانسیل اوج آنودیک و پتانسیل اوج کاتودیک را اندازه گیری کند.

منحنی ولتامتری چرخه ای (CV) الکترود کربن شیشه ای در K₄[Fe ((CN)₆] راه حل

اصول ولتمتری چرخه ای

ولتامتری چرخه ای یک نوع اندازه گیری الکتروشیمیایی پتانسیودینامیک است. در یک آزمایش ولتامتری چرخه ای پتانسیل الکترود کاری به صورت خطی در مقایسه با زمان افزایش می یابد.ولتامتری چرخه ای از سه الکترود استفاده می کندهنگامی که الکترود کاری به پتانسیل تعیین شده می رسد، رامپ معکوس می شود. این معکوس شدن می تواند چندین بار در طول یک آزمایش رخ دهد.جریان در الکترود کار در مقابل ولتاژ اعمال شده نمودار شده استولتامتری چرخه ای یک تکنیک الکتروشیمی بسیار متنوع است که اجازه می دهد تا مکانیک خواص ردوکس و حمل و نقل یک سیستم در محلول را بررسی کند.پتانسیل بین الکترود مرجع و الکترود کاری اعمال می شود و جریان بین الکترود کاری و الکترود ضد اندازه گیری می شوددر ولتامتری چرخه ای، جهت پتانسیل در پایان اولین اسکن معکوس می شود. بنابراین، شکل موج معمولا به شکل یک مثلث همسره است.

مشخصات

تکنیک های ابزار ولتامتری چرخه ای CS300M

ولتا متری

• ولتاژ سنجی چرخه (CV)
• ولتاژ سنجی خطی (LSV)
• ولتاژ سنجی پله (SCV) #
• ولتامتری امواج مربع (SWV) #
• ولتاژ سنجی پالس دیفرانسیل (DPV) #
• ولتاژ سنجی پالس طبیعی (NPV) #
• ولتاژ سنجی پالس نرمال دیفرانسیل (DNPV)
• ولتاژ سنجی (ACV)
• 2^وولتاژ آمونیک AC (SHACV)
• فوریه ترانسفورم AC ولتامتری (FTACV)

#مطالعه های مربوطه از ولتمتری وجود دارد

قطبی شدن پایدار

• پتانسیل مدار باز (OCP)
• پتانسیوستاتیک (کرب I-T)
• گالوانوستاتیک
• پتانسی دینامیک (گراف جدول)
• گالوان دینامیک (DGP)
• عملکردهای مرحله پاکسازی (SSF)

قطب بندی گذرا

• گام های چندگانه
• گام های چند جریان
• مرحله ی پله ی بالقوه (VSTEP)
• پله گالوانیک (ISTEP)

روش کرونو

• کرونوپوتسیومتری (CP)
• کرونوآمپرامتری (CA)
• کرونوکولومتری (CC)

اندازه گیری خوردگی

• منحنی قطب بندی چرخه ای (CPP)
• منحنی قطبی خطی (LPR)
• فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR)
• صداهای الکتروشیمیایی (EN)
• آمتر مقاومت صفر (ZRA)

تست باتری

• شارژ و تخلیه باتری
• بارگذاری و تخلیه گالوانوستاتیک (GCD)
• شارژ و تخلیه پتانسیوستاتیک
• تکنیک تیتراسیون متناوب پتانسیوستاتیک
• تکنیک تیتراسیون متناوب گالوانوستاتیک

ویژگی های نرم افزاری ابزار ولتامتری چرخه ای CS300M

ولتامتری چرخه ای ((CV):نرم افزار استودیوی CS به کاربران یک نرم افزار متنوع می دهدg/تفاوت/ادغامکیت، که می تواند محاسبه ارتفاع قله، منطقه قله و پتانسیل قله منحنی های CV را تکمیل کند.ولتامتری چرخه ای(CV) ، در طول تجزیه و تحلیل داده ها، عملکرد انتخاب چرخه های دقیق برای نشان دادن وجود دارد.

آزمایش و تحلیل باتری:کارایی شارژ و تخلیه، ظرفیت، ظرفیت خاص، انرژی شارژ و تخلیه.

نقشه و میزان خوردگی

استودیوی CS همچنین مجهز غیر خطی قدرتمند در معادله باتلر-ولمر از منحنی قطبی را فراهم می کند. می تواند شیب Tafel، تراکم جریان خوردگی، جریان محدودیت،مقاومت قطبیهمچنین می تواند تراکم طیف قدرت، مقاومت سر و مقاومت طیف سر و صدا را بر اساس اندازه گیری های سر و صدا الکتروشیمی محاسبه کند.

آزمایش ترکیبی:نرم افزار استودیوی CS از آزمایش ترکیبی برای آزمایش های مختلف پشتیبانی می کند تا آزمایش انعطاف پذیر و بدون نظارت را به دست آورد. شما می توانید پارامترهای هر آزمایش را از قبل تنظیم کنید و فواصل را تنظیم کنید،زمان انتظار و غیره بین هر آزمایش.

آزمایش ترکیبی: آزمایش خوردگی

آزمایش ترکیبی: آزمایش های خازن کاذب

اطلاعات باز:شما می توانید فایل های داده را با فرمت txt مستقیماً در نوت پد باز کنید. داده ها را می توانید در اصل، اکسل نیز باز کنید.

سوال:Wمرغ در حال دویدنولتامتری چرخه ای(CV) در یک سلول دو اتاقی، بعد از رسیدن به یک سطح خاص، جریان نمی تواند افزایش یابد. چرا؟

ج: در یک سلول دو اتاقی غشای مبادله یون وجود دارد، بنابراین ولتاژ انطباق سلول افزایش می یابد. به ولتاژ انطباق ایستگاه کار الکتروشیمی توجه کنید،یا فاصله بین WE و CE را کاهش دهید، و باعث افزایش رسانایی الکترولیت می شود.

س: چگونه ثبات و محتوای فعالیت کاتالیزورهای ORR را توصیف کنیم؟

جواب:

یک ولتامتری دورانی (CV) اجرا کنید، که CV و LSV را قبل و بعد از، برای مثال 30000 چرخه مقایسه کند.

منحنی i-t را اندازه گیری کنید.

تصاویر TEM را قبل و بعد از ثبات برای دیدن اینکه آیا کاتالیزور تجمع یافته است، بگیرید.
