جزئیات محصول
محل منبع: ووهان، چین
نام تجاری: Corrtest
گواهی: CE, ISO9001
شماره مدل: CS350M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1SET
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه استاندارد
زمان تحویل: 5 تا 10 روز کاری
شرایط پرداخت: T/T، D/P
قابلیت ارائه: 1000 مجموعه در سال
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Name: |
Corrtest Electrochemical Workstation |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Name: |
Corrtest Electrochemical Workstation |

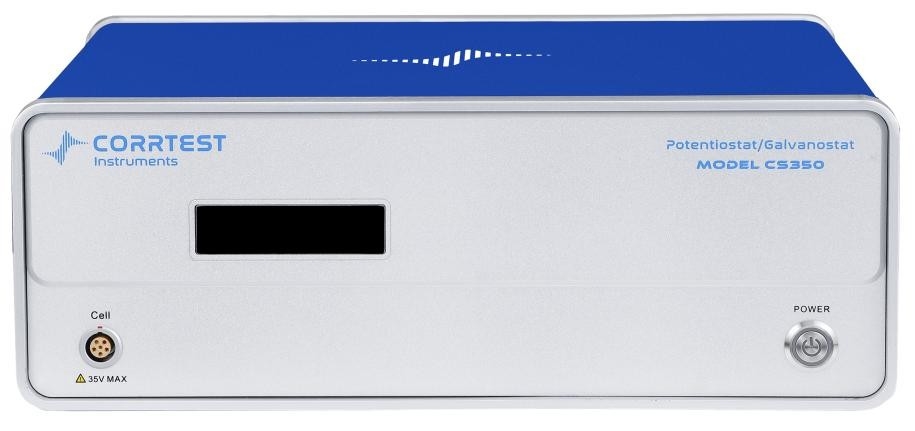

Eایستگاه کار الکتروشیمی CS350M، همچنین به نام پتانسیوستات/گالوانوستات،شامل ژنراتور تابع دلخواه DDS، پتانسیوستات/گالوانوستات با قدرت بالا، تحلیلگر همبستگی دو کانال است.کنورتر و رابط های گسترش دو کانال 16 بیتی و 24 بیتی با سرعت بالاحداکثر جریان ±2A است، محدوده پتانسیل ±10V است. ولتاژ سازگاری ±21V است. محدوده فرکانس EIS 10uHz ~ 1MHz است. جریان را می توان با تقویت کننده جریان CS2020B / CS2040B تا 20A / 40A افزایش داد.ایستگاه کار الکتروشیمی CS350M پیشرفته ترین مدل تک کانال با 40+ تکنیک الکتروشیمی مانند EIS است، CV، LSV، OCP، Tafel، LPR، GCD، I-t، I-v و غیره ایستگاه کار الکتروشیمی CS350M یک ابزار جامع و همه کاره برای تقریبا تمام آزمایشات الکتروشیمی از زمینه های مختلف مانند خوردگی،باتری و انرژی، مواد پیشرفته، الکترو کاتالیز، سنسور، الکترودپوزسیون و غیره
درخواست هاازایستگاه کار الکتروشیمیایی CS350M
● مطالعه مواد انرژی (باتری های لیتیوم یون، سلول های خورشیدی، سلول های سوختی، سوپرکنسانتورها) ، مواد کاربردی پیشرفته
● الکترو کاتالیز (HER، OER، ORR، CO2RR، NRR)
● مطالعه خوردگی و ارزیابی مقاومت فلزات در برابر خوردگی؛ ارزیابی سریع مهار کننده های خوردگی، پوشش ها و کارایی حفاظت کاتودیک
● الکتروسنتز، الکتروپلاستی / الکترودپسیسیون، اکسیداسیون آنود، الکترولیس
استفاده از ایستگاه کار الکتروشیمیایی CS350M
Cیاگلابی: Eایستگاه کار الکتروشیمیایی CS350Mشامل تمام تکنیک های الکتروشیمی برای اندازه گیری خوردگی مانند OCP، منحنی قطبی (پوتانتی دینامیک) ، EIS، CPP قطبی چرخه ای (منحنی منفعل سازی) ،فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR)، آزمایش پخش هیدروژن، ZRA، سر و صدا الکتروشیمیایی و غیره می تواند برای مطالعه مکانیسم خوردگی فلز و مقاومت در برابر خوردگی استفاده شود،و ارزیابی دوام پوشش و بهره وری جریان آنود قربانیهمچنین می توان از آن برای غربالگری سریع مهار کننده های خوردگی، قارچ کش ها و غیره استفاده کرد.
سمت چپ: منحنی های قطبی شدن چدن ضد زنگ در محلول 3٪ NaCl سمت راست: EN فولاد کم کربن در 0.05mol / LCL + 0.1mol / LNaHCO3
Eایستگاه کار الکتروشیمیایی CS350Mاز الگوریتم یکپارچه همبستگی و تکنیک بیش از حد نمونه گیری دو کانال استفاده می کند و توانایی ضد تداخل قوی دارد. مقاومت داخلی ابزار تا 1013Ω. آن را مناسب برای اندازه گیری EIS از سیستم مقاومت بالا (مانند پوشش، بتن و غیره)
آزمایش پیری اسپری نمک پوشش مقاومت بالامنحنی CV از ابرکندزاتور PPy در محلول 0.5 mol/L H2SO4
Eعصبانی& باتری
با استفاده از تکنیک های LSV، CV، شارژ و تخلیه گالوانوستاتیک (GCD) ، پتانسیل ثابت / جریان EIS و مدار جبران IR دقیق،Eایستگاه کار الکتروشیمیایی CS350Mبه طور گسترده ای در سوپرکاپسیتور، باتری های لیتیوم یون، باتری های سدیم یون، سلول سوخت، باتری های لیتیوم اس، سلول خورشیدی، باتری های جامد، باتری های جریان، باتری های فلزی هوا و غیره استفاده می شود.این یک ابزار علمی عالی برای محققان در زمینه انرژی و مواد است.
الکترو کاتالیز
●Eایستگاه کار الکتروشیمیایی CS350Mمي تونه نصف موج رو اندازه بگيره
پتانسیل (ORR) ، پتانسیل بیش از حد (HER، OER) کاتالیزور، و دارای عملکرد محاسبه تراکم حداکثر قدرت و تراکم انرژی است.
● اندازه گیری چرخه ای طولانی مدت برای ORR، OER، HER،
CO2RR با استفاده از تکنیک هایی مانند ولتامتری چرخه ای،
پتانسیوستاتیک، گالوانوستاتیک. کارایی فارادای می تواند
اندازه گیری شده با یک ایستگاه کار الکتروشیمیایی دو کانال ((bipotentiostat).
منحنی LSV کاتالیزورها در محلول قلیانی
● حداکثر جریان می تواند 20A باشد و ولتاژ مطابقت می تواند 30V باشد و با تکنیک جبران IR،
Eایستگاه کار الکتروشیمیایی CS350Mمی تواند به طور دقیق پتانسیل بیش از حد الکترود را اندازه گیری کند، که یک مزیت بزرگ در زمینه الکترو کاتالیز است.
الکترونالیز
Eایستگاه کار الکتروشیمیایی CS350Mشامل تمام روش های ولتامتریک مانند NPV، DNPV، SWV، ACV است و می تواند برای تجزیه و تحلیل سریع عناصر ردیابی در محلول استفاده شود.روش های جدا کردن ولتا متری می تواند انجام تجزیه و تحلیل کمی با توجه به جریان اوج جدا کردن.
مزایا
کاملا شناور
Eایستگاه کار الکتروشیمی CS350Mطراحی شده است به عنوان کاملا شناور، و می تواند برای مطالعه الکتروشیمی از الکترود کار متصل به زمین، مانند اتوکلاو، قسمت فلزی در پل، بتن استفاده می شود
ذخیره سازی داده در زمان واقعی
داده های آزمایش را می توان در زمان واقعی ذخیره کرد. حتی اگر آزمایش به دلیل قطع برق قطع شود، داده ها به طور خودکار ذخیره می شوند.و مي تونه مستقيم باز بشه.
EIS
●Eایستگاه کار الکتروشیمی CS350Mاز الگوریتم یکپارچه همبستگی و تکنیک بیش از حد نمونه گیری دو کانال استفاده می کند و توانایی ضد تداخل قوی دارد. مقاومت داخلی ابزار تا 1013Ω. برای اندازه گیری EIS از سیستم مقاومت بالا (مانند پوشش، بتن و غیره) مناسب است
● با استفاده از حامل جریان ثابت و تکنولوژی تعصب DC، مدل ایستگاه کار الکتروشیمی CS350M می تواند برای اندازه گیری مقاومت باتری تحت حالت شارژ و تخلیه استفاده شود.مناسب برای سیستم مقاومت بسیار کم (مانند باتری 18650)، باتری نرم بسته، هسته باتری...)
سیستم چند الکترود
● پشتیبانی 2-، 3-، سیستم الکترودی 4-، می تواند برای آزمایش مقاومت داخلی باتری یا 4-الکترودی اندازه گیری مقاومت فیلم نازک استفاده شود
● با آمپتر مقاومت صفر برای اندازه گیری جریان گالوانک
کیت توسعه نرم افزار (SDK)
ما می توانیم رابط های توسعه ثانویه، رابط های عمومی API و نمونه های توسعه را ارائه دهیم و می توانیم تماس داده ها را برای Labview، C، C++, C#، VC و برنامه های دیگر،که برای توسعه ثانویه و سفارشی سازی روش های آزمایش مناسب است.
گزینه های جریان بالا و انطباق بالا
●با تقویت کننده CS2020B/CS2040B، جریانایستگاه کار الکتروشیمیایی CS350Mمی تواند به 20A/40A افزایش یابد که نیاز سلول سوخت، باتری قدرت، الکتروپلاستی و غیره را برآورده می کند.
● می تواند دستگاه را به ولتاژ 30 ولت متناسب با ولتاژ بالا سفارشی کند، که نیاز به آزمایش در راه حل های کم رسانا (سیستم ارگانیک، سیستم بتنی و غیره) را برآورده می کند.به ویژه برای مطالعات کاهش کربن و نیتروژن مناسب است.
تجزیه و تحلیل داده های متنوع
استودیو CS نرم افزار برای کارگاه الکتروشیمی Corrtest مدل CS350M برای کنترل آزمایش و تجزیه و تحلیل داده است.تجزیه و تحلیل ارتفاع یکپارچه سازی و اوج منحنی ولتامتریک، EIS مشابه مدار سفارشی و نصب طیف مقاومت، و غیره
● منحنی قطبی شدن چند پارامتر
● نصب EIS
● تجزیه و تحلیل نویز الکتروشیمیایی
● محاسبات ظرفیت کاذب
● ظرفیت خاص GCD، بهره وری
● تجزیه و تحلیل نمودار مت-شوتکی
● تجزیه و تحلیل CV
آزمایش ترکیبی
نرم افزار استودیوی CS از آزمایش ترکیبی برای آزمایش های مختلف برای دستیابی به انعطاف پذیری و
شما می توانید پارامترهای هر آزمایش را از قبل تنظیم کنید و فواصل، زمان انتظار و غیره بین هر آزمایش را تنظیم کنید.
آزمایش ترکیبی: آزمایش خوردگی
آزمایش ترکیبی: آزمایش های خازن کاذب
|
مشخصاتازایستگاه کار الکتروشیمیایی CS350M
|
|
| سیستم پشتیبانی 2-، 3- یا 4-الکترود | محدوده پتانسیل و جریان: اتوماتیک |
| محدوده کنترل پتانسیل: ±10V | محدوده کنترل جریان: ±2A |
| دقت کنترل پتانسیل: 0.1٪ × دامنه کامل ± 1mV | دقت کنترل جریان: 0.1% × دامنه کامل |
| رزولوشن پتانسیل: 10μV (>100Hz) ،3μV (<10Hz) | حساسیت به جریان:1pA |
| زمان افزایش: <1μs (<10mA) ، <10μs (<2A) | مقاومت ورودی الکترود مرجع:1012-آره، نه، نه |
| محدوده جریان: 2nA ~ 2A، 10 محدوده | ولتاژ تطابق: ±21V |
| حداکثر جریان خروجی: 2A | نرخ اسکن CV و LSV: 0.001mV ~ 10,000V/s |
| پهنای پالس CA و CC: 0.0001 ~ 65,000s | افزایش جریان در طول اسکن: 1mA@1A/ms |
| افزایش پتانسیل در طول اسکن: 0.076mV@1V/ms | فرکانس SWV: 0.001~100 kHz |
| عرض پالس DPV و NPV: 0.0001 ~ 1000s | جمع آوری داده های AD:16bit@1 MHz,20bit@1 kHz |
| رزولوشن DA: 16 بیت، زمان تنظیم: 1μs | حداقل افزایش پتانسیل در CV: 0.075mV |
| فرکانس IMP: 10μHz~1MHz | فیلترهای کم عبور: پوشش 8 دهه |
| سیستم عامل: ویندوز 10/11 | رابط: USB 20 |
| وزن / اندازه: 6.5kg، 36.5 x 30.5 x 16 سانتی متر | |
| EIS (اسپکتروسکوپی مقاومت الکتروشیمی) | |
| ژنراتور سیگنال | |
| محدوده فرکانس:10μHz~1MHz | دامنه AC:1mV~2500mV |
| تعصب DC: -10 ~ +10V | مقاومت خروجی: 50Ω |
| شکل موج: موج سینوس، موج مثلث و موج مربع | تحریف موج: <1% |
| حالت اسکن: لوگارتیمیک/خطی، افزایش/کمی | |
| تحلیلگر سیگنال | |
| زمان یکپارچه: حداقل:10ms یا طولانی ترین زمان یک چرخه | حداکثر:106چرخه یا 105s |
| تاخیر اندازه گیری: 0 ~ 105s | |
| تعویض تعویض DC | |
| محدوده تعویض اتوماتیک بالقوه: -10V ~ +10V | محدوده جبران جریان: -1A ~ + 1A |
| پهنای باند: محدوده فرکانس 8 دهه، تنظیم خودکار و دستی | |
تکنیک هایایستگاه کار الکتروشیمیایی CS350M
|
الایستگاه کار الکتروشیمیایی CS350M |
|
| ثابت قطبی شدن |
پتانسیل مدار باز (OCP) |
| پتانسیوستاتیک (کرب i-t) | |
| منحنی گالوانوستاتیک ((E-t) | |
| پتانسی دینامیک (Tafel) | |
| گالوان دینامیک | |
| گذرا قطبی شدن |
گام های چندگانه |
| گام های چند جریان | |
| مرحله ی پله ی بالقوه (VSTEP) | |
| پله گالوانیک (ISTEP) | |
| کرونو روش ها |
کرونوپوتسیومتری (CP) |
| کرونو آمپرومتری (CA) | |
| کرونوکولومتری (CC) | |
| ولتا متری | ولتاژ سنجی چرخه ای (CV) |
| ولتاژ سنجی خطی (LSV) ((کرب I-V) | |
| ولتاژ سنجی پله (SCV) # | |
| ولتامتری امواج مربع (SWV) # | |
| ولتاژ سنجی پالس دیفرانسیل (DPV) # | |
| ولتاژ سنجی پالس طبیعی (NPV) # | |
| ولتاژ سنجی پالس نرمال دیفرانسیل (DNPV) | |
| ولتامتری AC (ACV) # | |
| دومین ولتاژ آمپلی آمپلی آمپلی آمپلی آمپلی (SHACV) | |
| تست باتری | شارژ و تخلیه باتری |
| بارگذاری و تخلیه گالوانوستاتیک (GCD) | |
| شارژ و تخلیه پتانسیوستاتیک (PCD) | |
| تکنیک تیتراسیون متناوب پتانسیوستاتیک (PITT) | |
| تکنیک تیتراژ متناوب گالوانوستاتیک (GITT) | |
| EIS / مانع |
EIS پتانسیوستاتیک (Nyquist, Bode) |
| EIS گالوانوستاتیک | |
| EIS پتانسیوستاتیک (فریکونسی اختیاری) | |
| EIS Galvanostatic ((فرکانس اختیاری) | |
| مت-شوتکی | |
| EIS پتانسیوستاتیک در مقابل زمان (فریکونسی واحد) | |
| EIS گالوانوستاتیک در مقابل زمان (فریکونسی واحد) | |
| خوردگی اندازه گیری |
منحنی قطب بندی چرخه ای (CPP) |
| پتانسیودینامیک (Tafel) | |
| منحنی قطبی خطی (LPR) | |
| فعال سازی الکتروشیمیایی پتانسیوکینتیک | |
| صداهای الکتروشیمیایی (ECN) | |
| آمتر مقاومت صفر (ZRA) | |
| آمپرومتری | آمپرومتری پالس دیفرانسیل (DPA) |
| آمپرومتری دو بار فرق پالس (DDPA) | |
| آمپرومتری پالس سه گانه (TPA) | |
| تشخیص آمپرومتریک پالس یکپارچه (IPAD) | |
سوال:تفاوت بین یک ایستگاه کار الکتروشیمی و یک منبع برق DC چیست؟
ج: دقت کنترل یک ایستگاه کار الکتروشیمی بالاتر از یک منبع برق DC است و روش های آزمایش / تکنیک های زیادی در یک ایستگاه کار الکتروشیمی وجود دارد.ولتاژ و جریان یک منبع برق DC می تواند بسیار بزرگ باشد، مانند ده ها تا صدها آمپر، اما تکنیک های الکتروشیمی کمتری وجود دارد (به طور کلی فقط جریان ثابت و ولتاژ ثابت).,3-الکترود، و سیستم 4-الکترود، در حالی که یک منبع برق DC به طور کلی فقط از سیستم 2-الکترود پشتیبانی می کند.
سوال: آیا می توانم از نرم افزار حالت آزمایشی قبل از خرید یکیک ایستگاه کاری الکتروشیمیایی?
پاسخ: بله. ما می توانیم نرم افزار بفرستیم تا شما بتوانید بدون اتصال به یک ایستگاه کار الکتروشیمی در حالت آزمایشی کار کنید.
A: سیستم سه الکترود
ایستگاه کار الکتروشیمی اندازه گیری و کنترل تفاوت ولتاژ بین WE و RE. جریان جریان بین WE و CE اندازه گیری می شود.
الکترود کاری (working electrode): نمونه ای از فلز خوردگی که مورد آزمایش قرار می گیرد.
الکترود مرجع (RE): الکترود با پتانسیل الکتروشیمی ثابت.
ما و RE مدار اندازه گیری را تشکیل می دهند. هیچ جریان فعلی در RE وجود ندارد.
الکترود ضد (CE): یک الکترود حامل جریان است که مدار سلول را تکمیل می کند.
WE و CE مدار قطبی را تشکیل می دهند. جریان های فعلی از WE به CE.
سیستم دو الکترود
هیچ RE جداگانه ای در آزمایش در سیستم دو الکترود وجود ندارد. هنگام استفاده از ایستگاه کار الکتروشیمی برای سیستم دو الکترود، CE می تواند به عنوان RE برای ارائه پتانسیل مرجع استفاده شود.در طول اندازه گیری، کاربر فقط نیاز به اتصال RE&CE به یک الکترود دارد.
