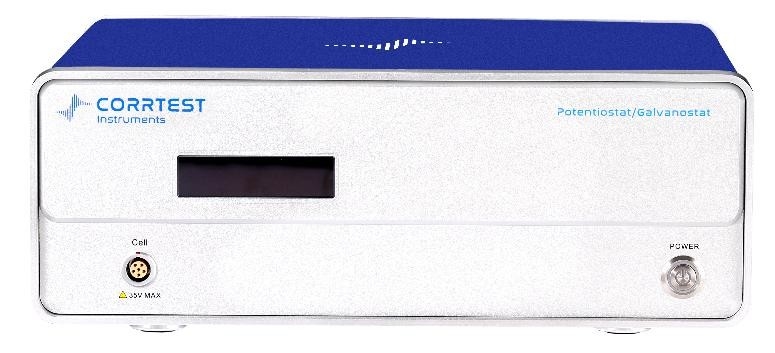

EIS الکتروشیمیک مقاومت طیف سنجی پتانسیوستات و Galvanostat CS350M

پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350Mاز پتانسیوستات/گالوانوستات با دقت بالا و قدرت بالا، ژنراتور تابع های دلخواه DDS، تحلیلگر همبستگی دو کانال تشکیل شده است.کنورتر های دو کانال 16 بیتی و 24 بیتی با سرعت بالا و رابط های تمدید و غیرهحداکثر جریان ±2A است، محدوده پتانسیل ±10V است. ولتاژ مطابقت ±21V است. محدوده فرکانس طیف سنجی مقاومت الکتروشیمی (EIS) 10uHz ~ 1MHz است.می تواند برای زمینه های مختلف الکتروشیمی مانند خوردگی استفاده شودبرای طیف سنجی مقاومت الکتروشیمیایی EIS، این جریان می تواند تا 20A/40A با تقویت کننده جریان CS2020B/CS2040B افزایش یابد.ما 7 روش مختلف EIS را برای پاسخگویی به نیازهای مختلف ارائه می دهیم، مانند EIS پتانسیوستاتیک (Nyquist، Bode) ، EIS گالوانوستاتیک، EIS پتانسیوستاتیک (فریکونسی اختیاری) ، EIS گالوانوستاتیک ((فریکونسی اختیاری) ، Mott-Schottky، EIS پتانسیوستاتیک در مقابل زمان (فریکونسی واحد) ،EIS گالوانوستاتیک در مقابل. زمان (فریکونسی تک). تمام Corrtest الکتروشیمی impedance طیف سنجی پتانسیوستات فراهم می کند یک مدار معادل نصب در نرم افزار.

اسپکتروسکوپی مقاومت الکتروشیمی چیست؟

طیف سنجی مقاومت الکتروشیمی (EIS) داده های حرکتی و مکانیستی از سیستم های الکتروشیمی را ارائه می دهد و به طور گسترده ای در مطالعه خوردگی، تبدیل و ذخیره انرژی، سنسور و بیوسنسی استفاده می شود,و غیره طیف سنجی مقاومت الکتروشیمی (EIS) معمولاً با اعمال پتانسیل AC به یک سلول الکتروشیمی و سپس اندازه گیری جریان از طریق سلول اندازه گیری می شود.طیف سنجی مقاومت الکتروشیمیکی پاسخ زمانی سیستم های الکتروشیمی را با استفاده از ولتاژ های جریان متناوب کم دامنه (AC) در طیف فرکانسی مشخص می کندبا استفاده از یک تنظیم الکترود متشکل از یک کار، مرجع،و الکترودهای ضد، ولتاژ شناخته شده از الکترود کاری از طریق یک محلول الکترولیتی و به الکترود ضد منتقل می شود.اندازه گیری های کمی توسط EIS تولید می شود و ارزیابی مکانیسم های الکتروشیمی در مقیاس کوچک در رابط الکترود و در محلول الکترولیتی را امکان پذیر می کند.داده های جمع آوری شده با EIS با یک مدار معادل الکتریکی مناسب مدل سازی می شوند.، که در نتیجه ترتیب عناصر است، تعداد بسیار کمی از سلول های الکتروشیمی را می توان با استفاده از یک عنصر مدار معادل مدل سازی کرد.مدل های EIS معمولا شامل تعدادی از عناصر در یک شبکه هستند.. هر دو ترکیب سریال و موازیاز عناصر رخ می دهد.

برنامه های کاربردی پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350M

Cیاگلابی: پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350Mشامل تمام تکنیک های الکتروشیمی برای اندازه گیری خوردگی مانند OCP، منحنی قطبی (پوتانتی دینامیک) ، EIS، CPP قطبی چرخه ای (منحنی منفعل سازی) ،فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR)، آزمایش پخش هیدروژن، ZRA، سر و صدا الکتروشیمیایی و غیره می تواند برای مطالعه مکانیسم خوردگی فلز و مقاومت در برابر خوردگی استفاده شود،و ارزیابی دوام پوشش و بهره وری جریان آنود قربانیهمچنین می توان از آن برای غربالگری سریع مهار کننده های خوردگی، قارچ کش ها و غیره استفاده کرد.

آن را با استفاده از الگوریتم یکپارچه همبستگی و دو کانال بیش از حد نمونه گیری تکنیک، و دارای توانایی ضد تداخل قوی است. مقاومت داخلی ابزار است تا 10¹³Ω. آن را مناسب برای اندازه گیری EIS از سیستم مقاومت بالا (مانند پوشش، بتن و غیره)

آزمایش پیری اسپری نمک پوشش مقاومت بالا

سمت چپ: منحنی های قطبی شدن چدن ضد زنگ در محلول 3٪ NaCl سمت راست: ECN فولاد کم کربن در 0.05mol / LCl + 0.1mol / LNaHCO3

Eعصبانی

با تکنیک های LSV، CV، شارژ و تخلیه گالوانوستاتیک (GCD) ، EIS گالوانوستاتیک و مدار تعویض دقیق IR،پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350Mبه طور گسترده ای در سوپرکدسیتورها، باتری های لیتیوم یون، باتری های سدیم یون، سلول های سوخت، باتری های لیتیوم اس، سلول های خورشیدی، باتری های جامد، باتری های جریان، باتری های فلزی هوا و غیره استفاده می شود.این یک ابزار علمی عالی برای محققان در زمینه انرژی و مواد است.

منحنی CV از ابرکندزاتور PPy در محلول 0.5 mol/L H2SO4

الکترو کاتالیز

●پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350Mمي تونه نصف موج رو اندازه بگيره

پتانسیل (ORR) ، پتانسیل بیش از حد (HER، OER) کاتالیزور، و دارای عملکرد محاسبه تراکم حداکثر قدرت و تراکم انرژی است.

● اندازه گیری چرخه ای طولانی مدت برای ORR، OER، HER،

CO2RR با استفاده از تکنیک هایی مانند ولتامتری چرخه ای،

پتانسیوستاتیک، گالوانوستاتیک. کارایی فارادای را می توان با یک بیپوتنسیوستاتیک اندازه گیری کرد.

منحنی LSV کاتالیزورها در محلول های قلیایی

● حداکثر جریان می تواند 20A باشد و ولتاژ مطابقت می تواند 30V باشد و با تکنیک جبران IR،

پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350Mمی تواند به طور دقیق پتانسیل بیش از حد الکترود را اندازه گیری کند، که یک مزیت بزرگ در زمینه الکترو کاتالیز است.

ویژگی های نرم افزار پتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350M

ولتامتری چرخه ای:نرم افزار استودیوی CS به کاربران یک راه حل متنوع ارائه می دهدهیچ چیزتفاوت/ادغامکیت،که می تواند محاسبه ارتفاع قله، منطقه قله و پتانسیل قله منحنی های CV را تکمیل کند. در تکنیک CV، در طول تجزیه و تحلیل داده ها، عملکرد انتخاب چرخه دقیق ((s) برای نشان دادن وجود دارد.

نمودار تابلو و میزان خوردگی:استودیوی CS همچنین مجهز غیر خطی قدرتمند در معادله باتلر-ولمر از منحنی قطبی را فراهم می کند. می تواند شیب Tafel، تراکم جریان خوردگی، جریان محدودیت،مقاومت قطبیهمچنین می تواند تراکم طیف قدرت، مقاومت سر و مقاومت طیف سر و صدا را بر اساس اندازه گیری های ECN محاسبه کند.

آزمایش و تحلیل باتری:

کارایی شارژ و تخلیه، ظرفیت، ظرفیت خاص، انرژی شارژ و تخلیه.

طیف سنجی مقاومت الکتروشیمیتجزیه و تحلیل (EIS):نقشه بود، نیکیست، مت-شوتکی

در طول تجزیه و تحلیل داده های EIS، یک عملکرد مناسب برای طراحی مدار معادل سفارشی وجود دارد.

تکنیک هاپتانسیوستات اسپکتروسکوپی مقاومت الکتروشیمیایی CS350M

طیف مقاومت الکتروشیمیsکپی (EIS)

• EIS پتانسیوستاتیک (Nyquist, Bode)
• EIS گالوانوستاتیک
• EIS پتانسیوستاتیک (فریکونسی اختیاری)
• EIS Galvanostatic ((فرکانس اختیاری)
• مت-شوتکی
• EIS پتانسیوستاتیک در مقابل زمان (فریکونسی واحد)
• EIS گالوانوستاتیک در مقابل زمان (فریکونسی واحد)

قطبی شدن پایدار

• پتانسیل مدار باز (OCP)
• پتانسیوستاتیک (کرب I-T)
• گالوانوستاتیک
• پتانسی دینامیک (گراف جدول)
• گالوان دینامیک (DGP)

قطب بندی گذرا

• گام های چندگانه
• گام های چند جریان
• مرحله ی پله ی بالقوه (VSTEP)
• پله گالوانیک (ISTEP)

روش کرونو

• کرونوپوتسیومتری (CP)
• کرونوآمپرامتری (CA)
• کرونوکولومتری (CC)

ولتا متری

• ولتاژ سنجی خطی (LSV)
• ولتاژ سنجی چرخه (CV)
• ولتاژ سنجی پله (SCV) #
• ولتامتری امواج مربع (SWV) #
• ولتاژ سنجی پالس دیفرانسیل (DPV) #
• ولتاژ سنجی پالس نرمال (NPV) #
• ولتاژ سنجی پالس نرمال دیفرانسیل (DNPV)
• ولتاژ سنجی (ACV)
• 2^وولتاژ آمونیک AC (SHACV)
• فوریه ترانسفورم AC ولتامتری (FTACV)

اندازه گیری خوردگی

• منحنی قطب بندی چرخه ای (CPP)
• منحنی قطبی خطی (LPR)
• فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR)
• صداهای الکتروشیمیایی (EN)
• آمتر مقاومت صفر (ZRA)

تست باتری

• شارژ و تخلیه باتری
• بارگذاری و تخلیه گالوانوستاتیک (GCD)
• شارژ و تخلیه پتانسیوستاتیک (PCD)
• تکنیک تیتراسیون متناوب پتانسیوستاتیک (PITT)
• تکنیک تیتراسیون متناوب گالوانوستاتیک (GITT)

آمپرومتریک

• آمپرومتری پالس دیفرانسیل (DPA)
• آمپرومتری دو بار فرق پالس (DDPA)
• آمپرومتری پالس سه گانه (TPA)
• تشخیص آمپرومتریک پالس یکپارچه (IPAD)

Exteاسطوره

• جداسازی الکتروشیمی/پذیری
• الکترولیز عمده با کولومتری (BE)
• Rs اندازه گیری

# روش جدا کردن هم هست.

سوال:Wواکنش تحرک در فرکانس بالا ظاهر می شود.منطقهاز طیف سنجی مقاومت الکتروشیمی(EIS) ؟

A: واکنش تحرک عمدتاً توسط کویل ایجاد می شود. واکنش تحرک با طول و فرکانس کویل ارتباط مثبت دارد و با شعاع کویل ارتباط منفی دارد.این بیشتر در منطقه فرکانس بالا و سیستم های مقاومت پایین (مانند باتری) آشکار خواهد بود.برای کاهش آن، لطفا سعی کنید کابل الکترود را کوتاه کنید، و همچنین توجه داشته باشید که هیچ کویل دیگری در اطراف ابزار یا نمونه نباشد.

سوال:Wاندازه گیریطیف سنجی مقاومت الکتروشیمی(EIS) ، بايدقبل از اندازه گیری کمی صبر کنیدساختلدرآزمایشسیستم؟

A: انجام آزمایش EIS شما باید مطمئن شوید که سیستم تست پایدار است، و به طور کلی مشاهده OCP کافی است. برخی از سیستم ها، مانند باتری های روی-هوا، نیاز به صبر برای ثبات پس از مونتاژ.در حالی که برخی، مانند الکترو کاتالیز، به طور کلی برای ثبات مدت طولانی طول نمی کشد. ارزیابی OCP استاندارد است.

سوال:هیچنصف دایرهدرمنطیف سنجی مقاومت الکتروشیمی (EIS)آزمونمشکل چيه؟

A: همه نمونه ها یک نیمه دایره کوچک در EIS ندارند. نیمه دایره کوچک در منطقه فرکانس بالا وجود دارد که توسط انتقال بار کنترل می شود. خط مستقیم در منطقه فرکانس پایین وجود دارد،که با پخش کنترل می شودبرای مواد کربن، ظرفیت می تواند نسبتا بزرگ باشد، نشان دادن یک قوس به جای یک نیمه دایره.

سوال: چرا مختصات افقی و عمودی باید در هنگام نقشه برداری سازگار باشند؟طیف سنجی مقاومت الکتروشیمی(EIS) ؟

پاسخ: چون این یک سطح پیچیده است. از نظر ریاضی ضروری است.
