جزئیات محصول
محل منبع: ووهان، چین
نام تجاری: Corrtest
گواهی: CE, ISO9001
شماره مدل: CS350M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه استاندارد
زمان تحویل: 5 تا 10 روز کاری
شرایط پرداخت: T/T، D/P
قابلیت ارائه: 1000 مجموعه در سال
نام: |
پتانسیواستات سه الکترود |
محدوده کنترل بالقوه: |
± 10 ولت |
محدوده کنترل فعلی: |
± 2A |
دقت کنترل بالقوه: |
0.1٪ × محدوده کامل ± 1 میلی ولت |
دقت کنترل جریان: |
0.1٪× محدوده کامل |
وضوح بالقوه: |
10μV (> 100Hz)، 3μV (<10Hz) |
حساسیت فعلی: |
1Pa |
زمان بالا رفتن: |
<1μS (<10mA) ، <10μS (<2A) |
امپدانس ورودی الکترود مرجع: |
1012Ω||20pF |
نام: |
پتانسیواستات سه الکترود |
محدوده کنترل بالقوه: |
± 10 ولت |
محدوده کنترل فعلی: |
± 2A |
دقت کنترل بالقوه: |
0.1٪ × محدوده کامل ± 1 میلی ولت |
دقت کنترل جریان: |
0.1٪× محدوده کامل |
وضوح بالقوه: |
10μV (> 100Hz)، 3μV (<10Hz) |
حساسیت فعلی: |
1Pa |
زمان بالا رفتن: |
<1μS (<10mA) ، <10μS (<2A) |
امپدانس ورودی الکترود مرجع: |
1012Ω||20pF |

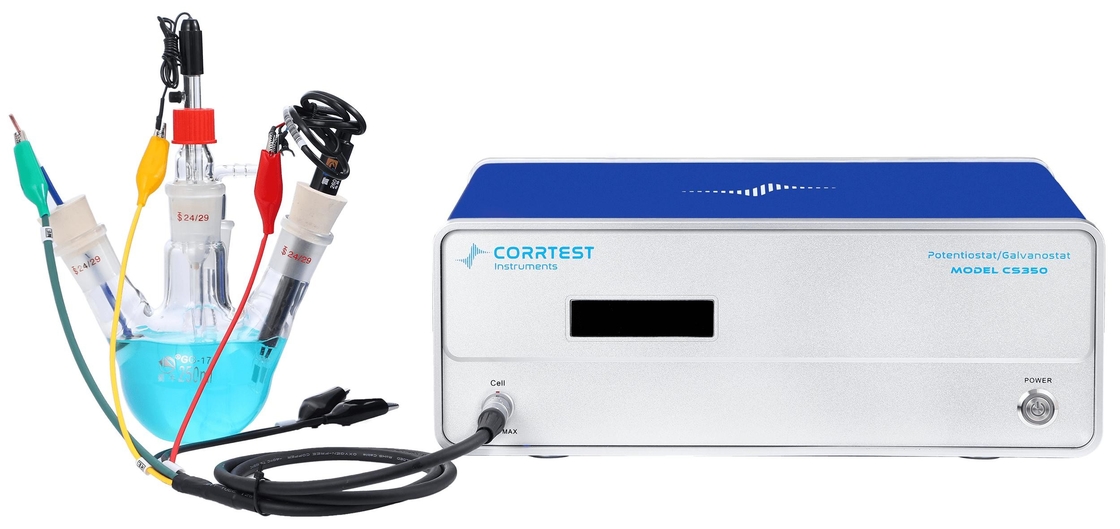

سه الکترود پتانسیوستات CS350M شامل ژنراتور عملکرد دلخواه DDS، پتانسیوستات / گالوانوستات با قدرت بالا، تحلیلگر همبستگی دو کانال،کنورتر و رابط های گسترش دو کانال 16 بیتی و 24 بیتی با سرعت بالاحداکثر جریان ±2A است، محدوده پتانسیل ±10V است. محدوده فرکانس EIS 10uHz ~ 1MHz است. می تواند برای زمینه های مختلف الکتروشیمیایی مانند خوردگی، انرژی، مواد و الکتروآنالیز استفاده شود.جریان می تواند تا 20A / 40A با تقویت کننده جریان CS2020B / CS2040B افزایش یابد۳ الکترود پتانسیوستات CS350M نمی تواند فقط سیستم ۳ الکترود را اندازه گیری کند، بلکه برای پیکربندی های دیگر نیز استفاده شود.
سيستم سه الکترود چيست؟
سیستم سه الکترود متشکل از یک الکترود کاری، یک الکترود مقابل و یک الکترود مرجع است.نقش الکترود مرجع این است که به عنوان یک مرجع در اندازه گیری و کنترل پتانسیل الکترود کاری عمل کنداکثر آزمایشات الکتروشیمیک سیستم 3 الکترود است.
مزایایی که پتانسیوستات سه الکترود CS350M دارد
سیستم چند الکترود
● سه الکترود پتانسیوستات CS350M پشتیبانی 2-الکترود، 3-الکترود سیستم، و 4-الکترود سیستم، می تواند برای آزمایش مقاومت داخلی باتری یا 4-الکترود اندازه گیری مقاومت فیلم نازک استفاده شود
● با آمپتر مقاومت صفر برای اندازه گیری جریان گالوانک
کاملا شناور
تمام پتانسیوستات های Corrtest / galvanostats از جمله سه پتانسیوستات الکترود CS350M به طور کامل شناور طراحی شده اند.و می تواند برای مطالعه الکتروشیمیایی الکترود کار متصل به زمین استفاده شود، مانند اتوکلاو، قسمت فلزی در پل، بتن
ذخیره سازی داده در زمان واقعی
داده های آزمایش را می توان در زمان واقعی ذخیره کرد. حتی اگر آزمایش به دلیل قطع برق قطع شود، داده ها به طور خودکار ذخیره می شوند.
طیف سنجی مقاومت الکتروشیمیایی (EIS)
● پتانسیوستات سه الکترود CS350M از الگوریتم یکپارچه همبستگی و تکنیک بیش از حد نمونه گیری دو کانال استفاده می کند و توانایی قوی ضد تداخل دارد.مقاومت داخلی ابزار تا 10 است13Ω. برای اندازه گیری EIS از سیستم مقاومت بالا (مانند پوشش، بتن و غیره) مناسب است
● با استفاده از حامل جریان ثابت و تکنولوژی تعصب DC، سه الکترود پتانسیوستات CS350M می تواند برای اندازه گیری مقاومت باتری در حالت شارژ و تخلیه استفاده شود.مناسب برای سیستم مقاومت بسیار کم (مانند باتری 18650)، باتری نرم بسته، هسته باتری...)
کیت توسعه نرم افزار (SDK)
ما می توانیم رابط های توسعه ثانویه، رابط های عمومی API و نمونه های توسعه را ارائه دهیم و می توانیم تماس داده ها را برای Labview، C، C++, C#، VC و برنامه های دیگر،که برای توسعه ثانویه و سفارشی سازی روش های آزمایش مناسب است.
گزینه های جریان بالا و انطباق بالا
●با تقویت کننده CS2020B / CS2040B ، جریان سه الکترودی پتانسیوستات CS350M را می توان به 20A / 40A افزایش داد ، که نیاز به سلول سوخت ، باتری قدرت ، الکتروپلاستی و غیره را برآورده می کند.
● می تواند دستگاه را به ولتاژ 30 ولت متناسب با ولتاژ بالا سفارشی کند، که نیاز به آزمایش در راه حل های کم رسانا (سیستم ارگانیک، سیستم بتنی و غیره) را برآورده می کند.به ویژه برای مطالعات کاهش کربن و نیتروژن مناسب است.
تجزیه و تحلیل داده های متنوع
CS استودیو نرم افزار برای Corrtest پتانسیوستات برای کنترل آزمایش و تجزیه و تحلیل داده است. آن را می تواند انجام دهد: چند پارامتر Tafel منحنی مناسب، مشتق،تجزیه و تحلیل ارتفاع یکپارچه سازی و اوج منحنی ولتامتریک، EIS مشابه مدار سفارشی و نصب طیف مقاومت، و غیره
● منحنی قطبی شدن چند پارامتر
● نصب EIS
● تجزیه و تحلیل نویز الکتروشیمیایی
● محاسبات ظرفیت کاذب
● ظرفیت خاص GCD، بهره وری
● تجزیه و تحلیل نمودار مت-شوتکی
● تجزیه و تحلیل CV
آزمایش ترکیبی
نرم افزار استودیوی CS از آزمایش ترکیبی برای آزمایش های مختلف برای دستیابی به انعطاف پذیری و
شما می توانید پارامترهای هر آزمایش را از قبل تنظیم کنید و فواصل، زمان انتظار و غیره بین هر آزمایش را تنظیم کنید.آزمایشات مختلف به صورت خودکار اجرا می شوند.
آزمایش ترکیبی: آزمایش خوردگی
آزمایش ترکیبی: آزمایش های خازن کاذب
| مشخصاتپتانسیوستات سه الکترود CS350M | |
| سیستم پشتیبانی 2، 3 الکترود یا 4 الکترود | محدوده پتانسیل و جریان: اتوماتیک |
| محدوده کنترل پتانسیل: ±10V | محدوده کنترل جریان: ±2A |
| دقت کنترل پتانسیل: 0.1٪ × دامنه کامل ± 1mV | دقت کنترل جریان: 0.1% × دامنه کامل |
| رزولوشن پتانسیل: 10μV (>100Hz) ،3μV (<10Hz) | حساسیت به جریان:1pA |
| زمان افزایش: <1μs (<10mA) ، <10μs (<2A) | مقاومت ورودی الکترود مرجع:1012-آره، نه، نه |
| محدوده جریان: 2nA ~ 2A، 10 محدوده | ولتاژ تطابق: ±21V |
| حداکثر جریان خروجی: 2A | نرخ اسکن CV و LSV: 0.001mV ~ 10,000V/s |
| پهنای پالس CA و CC: 0.0001 ~ 65,000s | افزایش جریان در طول اسکن: 1mA@1A/ms |
| افزایش پتانسیل در طول اسکن: 0.076mV@1V/ms | فرکانس SWV: 0.001~100 kHz |
| عرض پالس DPV و NPV: 0.0001 ~ 1000s | جمع آوری داده های AD:16bit@1 MHz,20bit@1 kHz |
| رزولوشن DA: 16 بیت، زمان تنظیم: 1μs | حداقل افزایش پتانسیل در CV: 0.075mV |
| فرکانس IMP: 10μHz~1MHz | فیلترهای کم عبور: پوشش 8 دهه |
| سیستم عامل: ویندوز 10/11 | رابط: USB 20 |
| وزن / اندازه: 6.5kg، 36.5 x 30.5 x 16 سانتی متر | |
| EIS (اسپکتروسکوپی مقاومت الکتروشیمی) | |
| ژنراتور سیگنال | |
| محدوده فرکانس:10μHz~1MHz | دامنه AC:1mV~2500mV |
| تعصب DC: -10 ~ +10V | مقاومت خروجی: 50Ω |
| شکل موج: موج سینوس، موج مثلث و موج مربع | تحریف موج: <1% |
| حالت اسکن: لوگارتیمیک/خطی، افزایش/کمی | |
| تحلیلگر سیگنال | |
| زمان یکپارچه: حداقل:10ms یا طولانی ترین زمان یک چرخه | حداکثر:106چرخه یا 105s |
| تاخیر اندازه گیری: 0 ~ 105s | |
| تعویض تعویض DC | |
| محدوده تعویض اتوماتیک بالقوه: -10V ~ +10V | محدوده جبران جریان: -1A ~ + 1A |
| پهنای باند: محدوده فرکانس 8 دهه، تنظیم خودکار و دستی | |
تکنیک های پتانسیوستات سه الکترود CS350M
| تکنیک ها |
CS350M WEIS ITH |
|
| ثابت قطبی شدن |
پتانسیل مدار باز (OCP) | √ |
| پتانسیوستاتیک (کرب i-t) | √ | |
| گالوانوستاتیک | √ | |
| پتانسی دینامیک ((تابلوی نمودار) | √ | |
| گالوان دینامیک | √ | |
| قطبی شدن گذرا | گام های چندگانه | √ |
| گام های چند جریان | √ | |
| مرحله ی پله ی بالقوه (VSTEP) | √ | |
| پله گالوانیک (ISTEP) | √ | |
| کرونو روش ها |
کرونوپوتسیومتری (CP) | √ |
| کرونو آمپرومتری (CA) | √ | |
| کرونوکولومتری (CC) | √ | |
| ولتا متری | ولتاژ سنجی چرخه ای (CV) | √ |
| ولتاژ سنجی خطی (LSV) ((i-v) | √ | |
| ولتاژ سنجی پله (SCV) # | √ | |
| ولتامتری امواج مربع (SWV) # | √ | |
| ولتاژ سنجی پالس دیفرانسیل (DPV) # | √ | |
| ولتاژ سنجی پالس طبیعی (NPV) # | √ | |
| ولتاژ سنجی پالس نرمال دیفرانسیل (DNPV) | √ | |
| ولتامتری AC (ACV) # | √ | |
| EIS | EIS پتانسیوستاتیک (Nyquist, Bode) | √ |
| EIS گالوانوستاتیک | √ | |
| EIS پتانسیوستاتیک (فریکونسی اختیاری) | √ | |
| EIS Galvanostatic ((فرکانس اختیاری) | √ | |
| مت-شوتکی | √ | |
| EIS پتانسیوستاتیک در مقابل زمان (فریکونسی واحد) | √ | |
| EIS گالوانوستاتیک در مقابل زمان (فریکونسی واحد) | √ | |
| خوردگی اندازه گیری |
منحنی قطب بندی چرخه ای (CPP) | √ |
| منحنی قطبی خطی (LPR) | √ | |
| فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR) | √ | |
| صداهای الکتروشیمیایی (EN) | √ | |
| آمتر مقاومت صفر (ZRA) | √ | |
| تست باتری | شارژ و تخلیه باتری | √ |
| بارگذاری و تخلیه گالوانوستاتیک (GCD) | √ | |
| شارژ و تخلیه پتانسیوستاتیک (PCD) | √ | |
| تکنیک تیتراسیون متناوب پتانسیوستاتیک (PITT) | √ | |
| تکنیک تیتراژ متناوب گالوانوستاتیک (GITT) | √ | |
| آمپرومتری | آمپرومتری پالس دیفرانسیل (DPA) | √ |
| آمپرومتری دو بار فرق پالس (DDPA) | √ | |
| آمپرومتری پالس سه گانه (TPA) | √ | |
| تشخیص آمپرومتریک پالس یکپارچه (IPAD) | √ | |
س: علاوه بر سیستم 3 الکترود، می توانپتانسیوستات سه الکترود CS350M
همچنین از پیکربندی های دیگر مانند سیستم 2 الکترود و 4 الکترود پشتیبانی می کند؟
الف:بله، پتانسيستات سه الکترود سي اس 350 ام يه ابزار همه کاره و قابل درک براي تمام اندازه گيري هاي الکتروشيمايه
سوال:تفاوت بین دو الکترود و سه الکترود چیست؟
الف:در سیستم دو الکترود، CE و RE به طور مشترک به یک الکترود متصل می شوند، در حالی که WE و SENSE به طور مشترک به الکترود مخالف متصل می شوند، و سپس کل پتانسیل اندازه گیری می شود،از جمله پتانسیل در رابط بین CE و الکترولیتبنابراین، اگر پتانسیل رابط بر روی کل مطالعه تأثیر مهمی نداشته باشد، می توان از یک سیستم دو الکترود استفاده کرد.سیستم 2 الکترود معمولا در ذخیره سازی انرژی یا تبدیل استفاده می شوداز آن برای اندازه گیری حرکات فوق سریع فرآیندهای الکترود یا اندازه گیری مقاومت الکتروشیمی در فرکانس های بالا استفاده می شود.
سیستم سه الکترود رایج ترین سیستم مورد استفاده در الکتروشیمی است، که در آن جریان جریان بین CE و WE، پتانسیل بین WE و CE کنترل می شود،و پتانسیل بین RE و Sense اندازه گیری می شود.
س: چرا ما از یک سیستم سه الکترود برای شیمی الکتریکی تحلیلی استفاده می کنیم؟
الف:آزمایشات الکتروشیمی در یک سلول الکتروشیمی انجام می شود. سلول الکتروشیمی معمولاً با یک سیستم سه الکترود کار می کند که شامل الکترود کار (WE) ،الکترود مرجع ((RE) و الکترود مقابل ((CE)). RE برای نظارت بر پتانسیل الکترود کاری استفاده می شود. رایج ترین RE استفاده شده الکترود کالومل اشباع شده و الکترود کلورید نقره / نقره (Ag / AgCl) است.یک RE خوب باید یک پتانسیل ثابت با توجه به زمان و دمای که نباید با عبور یک جریان کوچک نیز تغییر داشته باشد.در این روش، پتانسیل ثابت بر روی الکترود کار با استفاده از مکانیسم بازخورد از طریق الکترود مرجع حفظ می شود.الکترود مرجع مقاومت بسیار بالایی داردبه همین دلیل برای اندازه گیری جریان، الکترود دیگری به نام الکترود کمکی یا الکترود مقابل درگیر است. این مدار سلول را تکمیل می کند.بیشتر CE یک فلز بی اثر مثل پلاتین و غیره است.
الکترود که در آن با استفاده از تکنیک های الکتروشیمی مختلف اصلاحات انجام می شود، الکترود کاری نامیده می شود. در آزمایش الکتروشیمی،واکنش مورد علاقه در سطح الکترود کاری رخ می دهدWE الکترود اصلی است که در آن پتانسیل کنترل می شود و جریان اندازه گیری می شود. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
