CST520 چند الکترود آرایه نقشه برداری الکتروشیمی برای کاربردهای خوردگی

CST520 چند الکترود آرایه نقشه برداری الکتروشیمی

بر اساس کنورترهای AD با وضوح بالا و تکنیک های آمپتر مقاومت صفر، CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsعلاوه بر این، می تواند با پتانسیوستات CS کار کند تا توزیع مقاومت را بر روی یک سنسور چند الکترود نقشه برداری کند.

با اسکن چرخه ای توزیع پتانسیل و جریان بر روی سطح الکترود آرایه،CST520 Multi-electrode Array Electrochemical Mapper می تواند توزیع خوردگی محلی یا فرآیند انحلال الکتروشیمیک غیر یکنواخت فلز برهنه یا فلز زیر پوشش را مشخص کند.

CST520 Multi-electrode Array Electrochemical Mapper می تواند به طور دقیق پتانسیل الکترود و جریان مدار کوتاه هر الکترود واحد را اندازه گیری کند.آن را به ویژه مناسب برای مطالعه خوردگی خود به خود فلزات در حالت بدون اختلال است.

درخواست

این ابزار برای مطالعه ویژگی های توزیع خوردگی محلی سطوح فلزی در آزمایشگاه مناسب است.و همچنین مطالعه مکانیسم رخ دادن و توسعه خوردگی محلیاین می تواند به طور گسترده ای برای مطالعه رفتار خوردگی غیر یکنواخت فلز استفاده شود.

اصل کار

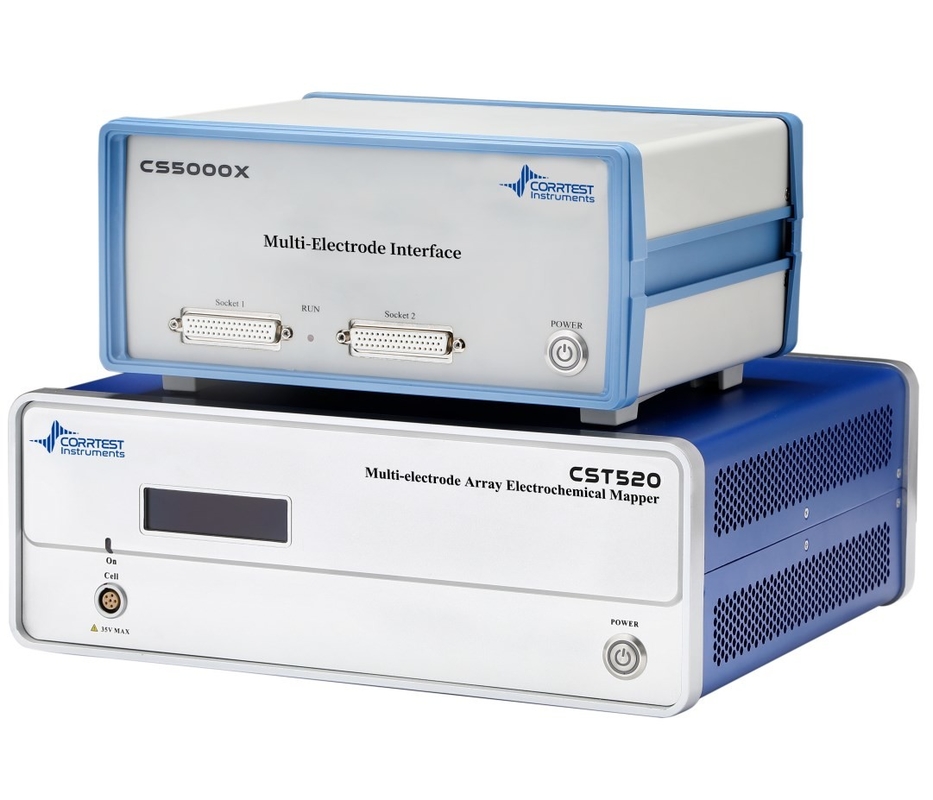

CST520 سیستم الکتروشیمیک چند الکترود متشکل از دو بخش است: یک رابط چند الکترود و یک سیستم آزمایش الکتروشیمیک.نه تنها می تواند پتانسیل الکترود و جریان مدار کوتاه هر الکترود واحد را آزمایش کند، اما همچنین EIS و منحنی قطبی را اندازه گیری می کند، به طور قابل توجهی روش های ارزیابی مقاومت مواد در برابر خوردگی را غنی می کند.

دستگاه چند الکترودسطحعمدتا از مدار ارتباطی RS485، مدار گسترش IO، مدار ماتریس رله 10x10، مدار MCU و غیره تشکیل شده است. از سوئیچ الکترود آرایه تا 100 کانال پشتیبانی می کند،با سرعت سوئیچ تا 100 هرتز.

نقشه کش الکتروشیمینه تنها می تواند آزمایش الکترود های آرایه را انجام دهد، بلکه همچنین به عنوان یک ایستگاه کار پتانسیوستات / الکتروشیمی مستقل با تمام تکنیک های اندازه گیری خوردگی عمل می کند،مانند پتانسیل مدار باز (OCP)، منحنی قطبی (Tafel) ، قطبی خطی (LPR) ، EIS، منحنی M-S و سر و صدا الکتروشیمیایی (ECN) و غیره

اسکن پتانسیل و جریان

CST520 می تواند اسکن چرخه ای پتانسیل / جریان سطح یا اسکن پتانسیل / جریان در مقابل زمان هر الکترود واحد را با نمایش توزیع پتانسیل / جریان در زمان واقعی به دست آورد.داده ها را می توان به اصل وارد کرد تا نمودارهای سه بعدی را نمایش دهد.

همانطور که در تصویر بالا نشان داده شده است، توزیع پتانسیل / جریان را نشان می دهد. می توان دید که سه منطقه با پتانسیل های منفی بیشتری وجود دارد.جریان منفی نیز در همان مناطق در نمودار توزیع جریان ظاهر می شودجریان منفی به معنای جریان آنود است که نشان می دهد در این سه منطقه بر روی سطح الکترود خوردگی شدیدتر رخ می دهد.

توزیع ماژول انسداد بر روی الکترود های پرتو سیم 10 ́10

مشخصاتCST520 چند الکترود آرایه نقشه برداری الکتروشیمی

محدوده پتانسیل: ±10V، ±5V، ±2.5V

دقت کنترل پتانسیل: 0.1٪ از مقیاس کامل±1mV

محدوده جریان: 2nA ~ 2A، محدوده 10

حداکثر جریان خروجی: ±2A

دقت کنترل جریان: 0.1% از مقیاس کامل

نرخ تغییر کانال: 100 هرتز

رابط گسترش: RS485 115200bps

منبع برق: AC 220V

منبع استاندارد:

CST520 ابزار نقشه برداری الکتروشیمیایی چند الکترود

CS5000X رابط چند الکترود*1 مجموعه

کیت نرم افزار*1

کابل الکترود انبساط* 3 ((WE/SE/AGND ((WE99))

کابل ورودی الکترود مرجع*1

کابل ورودی الکترود شمارنده *1

کابل ارتباطی DB9 *1

Q235 فولاد کربن 10 * 10 الکترود آرایه * 1

کابل الکترود *2

کابل برق *2

کابل USB*1

سلول ساختگی *1

خدمات پس از فروش

گارانتی: 3 سال

خدمات ارتقاء نرم افزار رایگان

خدمات تعمیرات رایگان در طول گارانتی
