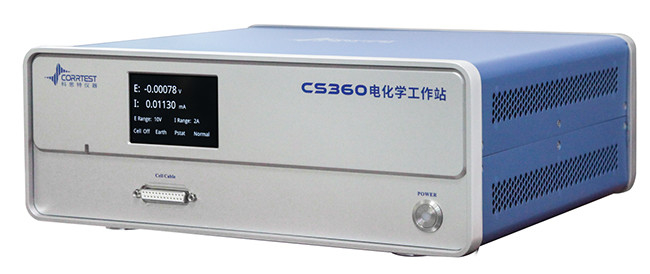

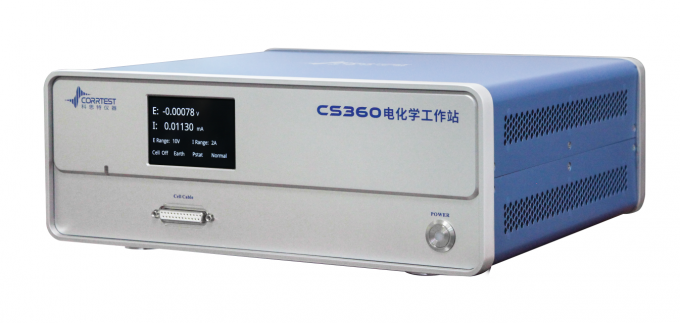

فرکانس بالا 8MHz EIS پتانسیوستات مدل گالوانوسات CS360

Sپتانسیوستات کانال داخلی/گالوانوستاتبا EISمدلCS360 شامل یک ژنراتور تابع خودسرانه DDS، یک پتانسیوستات / گالوانوستات و یک FRA است. با کمک تبدیل کننده های دوگانه 24 بیتی Delta-sigma AD،ثبات عالی و پتانسیل بالا (1mV) و قطعیت جریان ((1pA) را به دست می آورد.با فرکانس EIS تا 8MHz، CS360 یک ابزار ایده آل برای مطالعه الکترولیت در حالت جامد بوده است.

کاربرد پتانسیوستات CS360

- مواد انرژی (باتری جامد، باتری لیتیوم یون، سلول خورشیدی، سلول سوخت، سوپرکانسیتورها و غیره)

- الکترو کاتالیز (HER، OER، ORR، CO2RR، NRR، شکستن آب)

- مکانیسم های واکنشی الکتروسنتز، الکترودپلاستی، اکسیداسیون آنودیک، الکترولیز

- خوردگی فلزی؛ مهار کننده خوردگی، پوشش و حفاظت کاتدیک

باتری های جامد با ویژگی های چگالی انرژی بالا، شارژ و تخلیه سریع و طول عمر طولانی، به طور گسترده ای در وسایل نقلیه الکتریکی، دستگاه های پوشیدنی و غیره استفاده می شوند.بازدارنده شعله و مهار رشد دندریتاین روش یک روش مهم برای مطالعه عملکرد باتری های جامد است. این روش می تواند اطلاعات مربوط به انتقال شارژ را ارائه دهد.واکنش های الکتروشیمیایی، و غیره با اندازه گیری EIS در مناطق فرکانسی مختلف، همچنین فراهم کردن مبنای نظری مهم و پشتیبانی فنی برای توسعه باتری های کاملا جامد با عملکرد بالا.

فرکانس EIS می تواند تا 8MHz برای پتانسیوستات / گالوانوستات / ایستگاه کار الکتروشیمیایی CS360 باشد که می تواند نیاز به آزمایش EIS فرکانس بالا در الکترولیت های جامد را برآورده کند.مطالعه الکترولیت های جامد به ویژه بر روی رفتار مانع در منطقه فرکانس بالا تمرکز دارداین به ما کمک می کند تا رسانایی الکترونی و یون را کمی کنیم، مشکلات میکروسروتیکی مواد را پیدا کنیم (مانند اثرات مرز دانه) و بنابراین راهنمایی در مورد بهینه سازی مواد را ارائه دهیم.و بهبود عملکرد باتری.

حامل باتری جامد

شکل موج آزمایش EIS

مشخصات - پتانسیوستات CS360

پشتیبانی از پیکربندی 2-، 3- یا 4-الکترود

حداکثر پتانسیل اعمال شده: ±10V

حداکثر جریان خروجی: ±2A

دقت کنترل پتانسیل: 0.1٪ × دامنه کامل ± 1mV

دقت کنترل جریان: 0.1% × دامنه کامل

رزولوشن بالقوه: 1μV

حساسیت جریان:1pA

زمان افزایش پتانسیل: ≤1μs

مقاومت ورودی الکترود مرجع:10¹³-بله، نه.

جریان پایه ورودی: ≤10pA

دامنه پتانسیل: ±200mV، ±2.5V، ±5V، ±10V، 4 دامنه

محدوده جریان: ±200pA ~ ±2 A، 11 محدوده

ولتاژ تطابق: ±30V

سرعت اسکن CV و LSV: 0.001mV/s~10kV/s

پهنای پالس CA و CC: 0.0001 ~ 65,000s

افزایش جریان در طول اسکن: 1mA@1A/ms

افزایش پتانسیل در طول اسکن: 0.02mV @ 1V / ms

فرکانس SWV: 0.001~100kHz

پهنای پالس DPV و NPV: 0.001 ~ 100s

جمع آوری داده های AD: 16bit@1MHz، 20bit@1kHz

رزولوشن DA: 20 بیت

حداقل افزایش پتانسیل در CV: 0.02mV

فیلترهای کم عبور: پوشش 7 دهه

محدوده پتانسیل و جریان: سوئیچ دستی/خودکار

حالت زمین: شناور، زمین، پشتیبانی از ZRA

ارتباطات: USB20اترنت RJ45

سیستم عامل: ویندوز 10/11

منبع برق: 90~240V AC 50/60Hz

وزن / ابعاد: 6.5kg، 36 x 30 x 16 سانتی متر

EIS (اسپکتروسکوپی مقاومت الکتروشیمی)

ژنراتور سیگنال

محدوده فرکانس:10μHz ~ 8 MHz

دامنه AC: 1mV ~ 2500mV

تعصب DC: -10 ~ +10V

مقاومت خروجی DDS: 50Ω

دقت فرکانس: 0.1%

رزولوشن سیگنال: 0.1mV RMS

شکل موج: موج سینوس، موج مثلث و موج مربع

تحریف موج: <1%

حالت اسکن: لوگارتیمیک/خطی، افزایش/کمی

تحلیلگر سیگنال

زمان یکپارچه: حداقل:10ms یا طولانی ترین زمان یک چرخه

حداکثر:10⁶چرخه یا 10⁵s

تاخیر اندازه گیری: 0 ~ 10⁵s

تعویض تعویض DC

محدوده تعویض اتوماتیک بالقوه: -10V ~ +10V

محدوده جبران جریان: -2A ~ + 2A

پهنای باند: محدوده فرکانس 8 دهه، تنظیم خودکار و دستی

تکنیک ها

قطبی شدن پایدار:

پتانسیل مدار باز (OCP)

پتانسیوستاتیک (کرب I-T)

گالوانوستاتیک

پتانسی دینامیک (گراف جدول)

گالوان دینامیک (DGP)

قطب بندی گذرا:

گام های چندگانه

گام های چند جریان

مرحله ی پله ی بالقوه (VSTEP)

پله گالوانیک (ISTEP)

روش کرونو:

کرونوپوتسیومتری (CP)

کرونو آمپرامتری (CA)

کرونوکولومتری (CC)

ولتا متری:

ولتاژ سنجی خطی (LSV)

ولتاژ سنجی چرخه ای (CV)

ولتاژ سنجی پله (SCV)

ولتامتری امواج مربع (SWV)

ولتاژ سنجی پالس دیفرانسیل (DPV)

ولتاژ سنجی پالس طبیعی (NPV)

ولتاژ سنجی پالس نرمال دیفرانسیل (DNPV)

ولتاژ سنجی (ACV)

ولتاژ سنجی AC هارمونیک دوم (SHACV)

فوریه ترانسفورم AC ولتامتری (FTACV)

طیف سنجی مقاومت الکتروشیمی:

EIS پتانسیوستاتیک (Nyquist, Bode)

EIS گالوانوستاتیک

EIS پتانسیوستاتیک (فریکونسی اختیاری)

EIS Galvanostatic ((فرکانس اختیاری)

مت-شوتکی

EIS پتانسیوستاتیک در مقابل زمان (فریکونسی واحد)

EIS گالوانوستاتیک در مقابل زمان (فریکونسی واحد)

اندازه گیری خوردگی:

منحنی قطب بندی چرخه ای (CPP)

منحنی قطبی خطی (LPR)

فعال سازی الکتروشیمیایی پتانسیوکینتیک (EPR)

صداهای الکتروشیمیایی (E)CN)

آمپر متر مقاومت صفر (ZRA)

تست باتریاین:

شارژ و تخلیه باتری

بارگذاری و تخلیه گالوانوستاتیک (GCD)

شارژ و تخلیه پتانسیوستاتیک (PCD)

تکنیک تیتراسیون متناوب پتانسیوستاتیک (PITT)

تکنیک تیتراسیون متناوب گالوانوستاتیک (GITT)

آمپرومتریک:

آمپرومتری پالس دیفرانسیل (DPA)

آمپرومتری دو بار فرق پالس (DDPA)

آمپرومتری پالس سه گانه (TPA)

تشخیص آمپرومتریک پالس یکپارچه (IPAD)

ولتامتری استریپینگ:

استریپینگ پتانسیوستاتیک

جدا کردن خطي، جدا کردن پله ها

جدا کردن امواج مربع

جدا کننده ولتاژ پالس

جدا کردن ولتاژ نبض طبیعی

جداسازی ولتاژ پالس نرمال

گسترش:

جداسازی الکتروشیمی/پذیری

الکترولیز عمده با کولومتری (BE)

Rs اندازه گیری
